절점유량 Home > SoilWorks > 침투(Seepage) > 경계조건/해석 > 경계 > 절점유량

항목	내용
기능	임의의 절점에 유량을 입력하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 경계조건 & 해석 > 경계 > 절점유량 Command : NodalFlux"

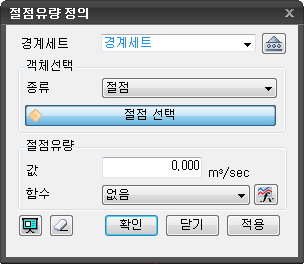

절점유량 정의

경계세트

• 유량경계조건의 이름을 입력합니다 .
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다 .

객체선택

• 경계조건을 할당할 객체를 선택합니다.
  • 절점
    • 절점 유량은 임의의 절점을 직접 지정하여 할당합니다 .
  • 선
    • 선 (Curve) 을 선택하여 할당합니다 .

절점유량

• 유량정보를 입력합니다.
  • 값
    • 유입 (+), 유출 (-) 유량을 입력합니다 .
  • 함수
    • 전수두(전체) / 압력수두(압력)를 선택합니다.
  • 함수
    • 침투경계조건 함수를 활용하는 경우 체크하여 입력된 함수를 선택하거나 을 클릭하여 대화상자 호출 후 입력합니다.
    • (하중 & 경계조건 & 해석 > 하중 > 침투함수 )

• 미리보기를 클릭하여 수두 경계조건의 생성을 확인할 수 있습니다.
• 대화상자가 초기화 상태로 전환됩니다.
• 클릭하는 경우 수두 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 수두 경계조건이 생성된 후 다시 절점 선택 상태로 전환됩니다.

참고사항

• 절점 유량 경계조건은 절점에 발생하는 유입 , 유출을 모사하기 위한 기능입니다 .
• + 의 경우 물이 흘러들어오는 유입을 의미하며 , - 의 경우 물이 빠져나가는 유출을 의미합니다 .
• 침투함수와 연계하여 시간에 따라 변화하는 유량 경계조건을 입력할 수 있습니다 .
