강제변위하중 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 하중 > 강제변위하중

항목	내용
기능	강제변위를 생성하는 기능입니다. 강제변위는 절점을 직접 지정하여 할당할 수 있으며, 선(Curve)을 선택하여 할당할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 강제변위하중 Command Line : PrescribedDisplacement를 입력합니다.

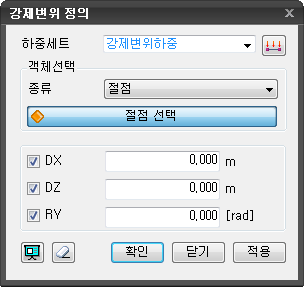

강제변위 정의

하중세트

• 강제변위가 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼 을 이용합니다.

객체선택

• 강제변위를 할당할 객체를 선택합니다.

절점

• 절점을 직접선택하여 강제변위를 입력할 경우에 선택합니다.

선

• 선에 강제변위를 입력할 경우에 선택합니다.

DX

• 전체좌표계 X방향에 대한 변위를 입력합니다.

DZ

• 전체좌표계 Z방향에 대한 변위를 입력합니다.

RY

• 전체좌표계 Y방향에 대한 회전각을 입력합니다.

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 절점 선택 상태로 전환됩니다.
