함수 Home > SoilWorks > 동해석(Dynamic) > 하중&경계조건&해석 > 시간이력해석 > 함수

항목	내용
기능	시간이력해석을 위한 시간-하중 함수를 정의합니다.
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인 메뉴 : `하중 & 경계조건 & 해석` > `시간이력해석` > `함수` Command Line : `THFunction` 을 입력합니다.

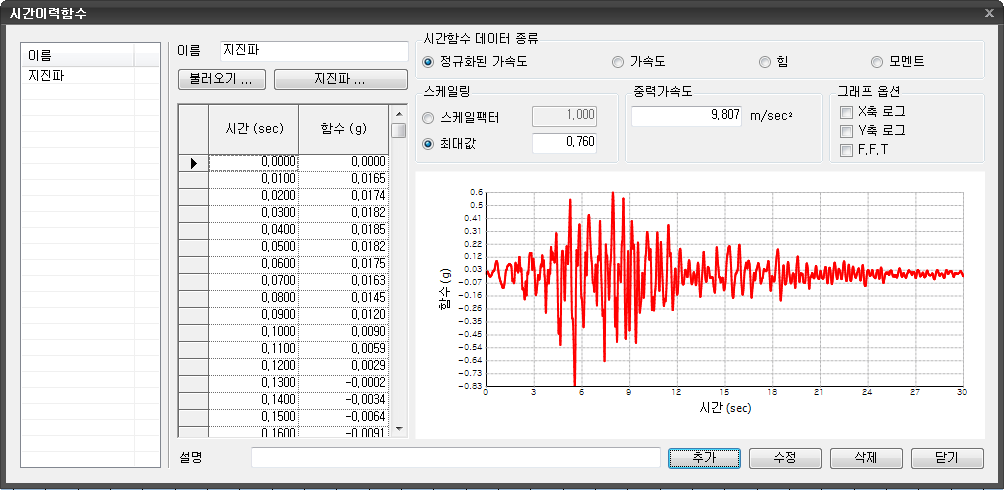

시간이력함수

로그 스케일이 표시될 축을 선택합니다..
- X축 로그
  - 그래프의 X축을 Log 간격으로 설정합니다.
- Y축 로그
  - 그래프의 Y축을 Log 간격으로 설정합니다.

지반응답해석에서는 사용자의 편의를 고려하여 다음과 같이 2가지의 시간이력하중 입력방법을 제공하고 있습니다.
지진하중에 대한 입력은 시간이력 가속도를 중력가속도로 나눈 값만 지원합니다. - 자주 사용되는 시간이력하중을 파일로 저장한 다음 읽어들이는 방법 - 데이터베이스에 내장된 시간이력하중 데이터를 호출하는 방법

[1]. 자주 사용되는 응답스펙트럼 함수 데이터를 파일로 저장한 다음 읽어들이는 방법

응답스펙트럼 함수를 이미 만들어진 데이터에서 읽어 입력하는 경우에 사용되며, 데이터는 확장자를 '.sgs'나 '.spd'로 하는 파일로 다음과 같은 형식으로 작성합니다.

'fn.sgs' 파일의 형식

코드/데이터	설명
`*SGSw`	이 파일이 SoilWorks의 지진데이터 자동 추출 모듈인 "Seismic Data Generator"의 데이터 형식임을 나타내는 선언문
`*TITLE, ATC 3-06 Design Spectrum`	-
`*TITLE, Soil=1.0 Aa=1.00 Av=1.00 RMF=1.00`	-
`*X-AXIS, Period Tn (sec)`	-
`*Y-AXIS, Absolute Acceleration (g)`	-
`*UNIT&TYPE, GRAV, ACCEL`	-
`*FLAGS, 0, 0`	-
`*DATA`	-
`1.00000E-006, 2.50000E+000`	-
`4.00000E-002, 2.50000E+000`	-
`8.00000E-002, 2.50000E+000`	-
`1.20000E-001, 2.50000E+000`	-
:	-

'fn.sgs' 파일의 형식 - 사용자가 입력

구분	입력 내용 및 규칙
선택사항	`**` 주석 - 어느 곳에나 입력 가능
-	`*UNIT` : \(\text{MM, CM, M, INCH, FEET, GRAV}\) 가능
-	`*하중E` : \(\text{KG, TON, KN, LBF, KIP }\) 가능
-	`*TYPE` : \(\text{ACCEL, FORCE, MOMENT }\) 가능
필수사항	`*Data`
-	\(X_1, Y_1\) (\(X\) : Time, \(Y\) : Time Function)
-	\(X_2, Y_2\)
-	\(X_3, Y_3\)
-	:

[2]. SoilWorks의 데이터베이스에 내장된 스펙트럼데이터를 호출하는 방법
- 각종 지진데이터를 데이터베이스로부터 읽어 들여 시간이력하중을 생성하는 기능입니다.

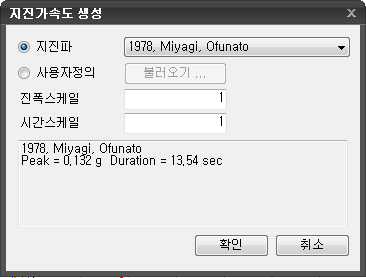

  지진가속도 기록 생성
