동적절점하중 Home > SoilWorks > 동해석(Dynamic) > 하중&경계조건&해석 > 시간이력해석 > 동적절점하중

항목	내용
기능	시간-하중 함수를 임의의 절점에 재하하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인 메뉴 : 하중 & 경계조건 & 해석 > 시간이력해석 > 동적절점하중 Command Line : DynamicNodalLoad를 입력합니다.

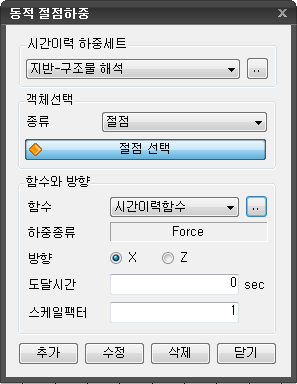

동적 절점하중

시간이력 하중세트

• 동적 절점하중이 포함될 하중세트를 선택합니다.
• 미리 입력되지 않은 경우 오른쪽 아이콘을 통해 호출하여 생성합니다.
• (시간이력해석 > 시간이력 하중세트 를 호출합니다.)

객체선택

• 동적 절점하중을 할당할 객체를 선택합니다.
  • 절점
    • 동적 절점하중을 입력할 절점을 직접 선택합니다.
  • 선
    • 선을 선택하여 선에 포함되어있는 모든 절점에 동적 절점하중을 입력합니다.

함수와 방향

• 시간하중함수 와 작용방향을 입력합니다.
  • 함수
    • 입력된 시간하중함수를 선택합니다.
    • 미리입력되지 않은 경우 오른쪽 아이콘을 통해 호출하여 생성합니다.
    • (시간이력해석 > 함수를 호출합니다.)
  • 하중종류
    • 입력된 시간하중함수의 자료형식을 표시합니다.
    • (힘 / 모멘트 형식의 시간하중함수만 적용할 수 있습니다.)
  • 방향
    • 하중의 재하방향을 선택합니다.
    • (X, Z방향을 선택할 수 있습니다.)
  • 도달시간
    • 동적 절점하중의 지연시각을 입력합니다.
  • 스케일팩터
    • 동적절점하중의 증감계수을 입력합니다.
    • (입력한 함수의 크기 그대로 중력방향으로 재하시키고자 하는 경우 스케일팩터는 -1이 됩니다.)

• 클릭하는 경우 대상 객체에 새로운 동적 절점하중이 추가됩니다.
• 클릭하는 경우 동적절점하중을 수정합니다.
• 클릭하는 경우 동적 절점하중이 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
