구조특성 Home > SoilWorks > 터널(Ground) > 모델 > 재질속성 > 구조특성

항목	내용
기능	수치해석을 수행하기 위해 구조재료의 물성을 정의하기 위한 기능입니다. 선으로 표현되는 구조요소의 재질을 입력하는 경우 재료의 물성인 재질과 동시에 단면정보를 입력해야 합니다. (Geogrid, Interface요소 제외)
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `모델` > `재질속성` > `구조특성` 모델정보 : Context Menu 호출 (선 객체, 혹은 요소망세트 상에서 Context Menu 호출 시) 작업트리 : Context Menu 호출 (작업트리 > 재질속성 > 구조특성 에서 Context Menu 호출 시) Command Line : `Structural Property`를 입력합니다.

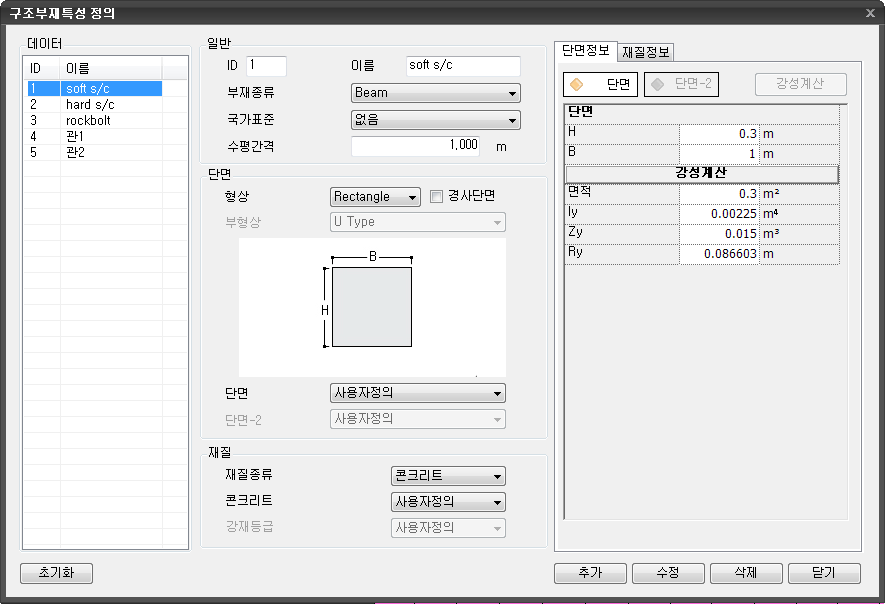

구조부재특성 정의

데이터

입력된 구조부재특성이 표시됩니다. 데이터를 선택해 수정할 수 있습니다.

일반

ID

재료특성 데이터의 번호가 표시됩니다. 사용자가 재료특성을 정의하는 순서대로 번호가 부여됩니다.

이름

재료특성 데이터의 이름을 입력합니다.

부재종류

구조부재의 종류를 선택합니다. 선택한 모듈에 따라서 선택할 수 있는 모델종류가 다르며, 선택한 부재종류에 따라서 입력하는 물성도 변경됩니다.

터널모듈
Beam	Truss	Embedded Truss
Rock Bolt	Nail	Anchor
Interface	Pile	Spring
Elastic Link	Rigid Link	Geogrid

사면모듈

사면모듈
Beam	Truss	Embedded Truss
Interface	Pile	Spring
Elastic Link	Rigid Link	Geogrid
한계평형법 (LEM)	Nail/Pile (LEM)	Anchor (LEM)
Strip (LEM)	Strut (LEM)

압밀모듈

압밀모듈
Beam	Truss	Embedded Truss
Rock Bolt	Nail	Anchor
Interface	Pile	Spring
Elastic Link	Rigid Link	Geogrid

기초모듈

기초모듈
강관말뚝	PHC말뚝	현장타설말뚝
사용자정의말뚝

동해석모듈

동해석모듈
Beam	Beam (등가선형)	Truss
Embedded Truss	Interface	Spring
Elastic Link	Rigid Link

색상

우측의 를 클릭하여해당 구조특성 데이터가 정의된 요소의 색깔을 정의합니다.

국가표준

공칭규격을 정의합니다.

수평간격

구조부재의 길이방향 설치간격을 정의합니다.

단면

부재종류에서 선택한 구조재료의 단면을 지정합니다. 단면의 특성은 우측의 단면정보 탭에서 수정합니다.
단면
- 단면 형상을 선택합니다.

  Beam : Round / Rectangle / Pipe / Box / H / T / Sheet Pile / Circle-H / USER

  Truss / Embeded Truss : Round / Rectangle / Pipe / Box / H / T / Rebar / Strand / USER

  Pile : Round / Rectangle / Pipe / Box / H / Sheet Pile / Circle-H / USER

  Rock Bolt / Nail : Rebar

  Anchor : Strand
부형상
- 형상이 Sheet Pile 일경우만 활성화 되며 세부 단면형상을 선택합니다.

  (U Type / Box Type / Alternate Box Type / Alternate Double Box Type / Composite Type 1 / Composite Type 3 / Wide Z Type / Wide U Type / Wide Box Type)
경사단면
- 체크하면 변화하는 단면 형상을 입력할 수 있습니다. Sheet Pile과 Circle-H 을 제외한 나머지 형상에서만 활성화 됩니다.
치수
- 구조재료의 단면 크기를 입력합니다. 경사단면 옵션에 체크할 경우 치수 1 과 치수 2 로 변경되며 변화하는 단면 형상을 입력할 수 있습니다.

단면정보

선택한 부재종류와 단면 형상에 따라서 치수를 입력합니다. 그림을 참고하여 치수를 입력하면 강성계산은 자동으로 실행되며 직접 입력해야하는 강성도 존재합니다.
- Beam
  - D : 요소의 지름을 입력합니다.
  - 면적 : 요소의 단면적을 입력합니다.
  - Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.
  - Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.
  - Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.
- Truss
  - D : 요소의 지름을 입력합니다.
  - 면적 : 요소의 단면적을 입렵합니다.
- Embedded Truss
  - D : 요소의 지름을 입력합니다.
  - 면적 : 요소의 단면적을 입렵합니다.
- Rock Bolt
  - 면적 : 요소의 단면적을 입렵합니다.
- Nail
  - 면적 : 요소의 단면적을 입렵합니다.
- Anchor
  - 면적 : 요소의 단면적을 입렵합니다.
- Pile
  - D : 요소의 지름을 입력합니다.
  - 면적 : 요소의 단면적을 입력합니다.
  - Iy : 요소좌표계 y축에 대한 단면 2차 모멘트를 입력합니다.
  - Zy : 요소좌표계 y축방향의 전단에 대한 유효전단면적을 입력합니다.
  - Ry : 요소좌표계 y축방향의 회전반경을 입력합니다.

재질

선택한 부재종류와 단면 형상에 따라서 재질과 등급을 선택합니다. 세부 물성은 우측의 재질정보 탭에서 수정합니다.

재질정보

선택한 구조재료(콘크리트, 강재, 사용자정의 등)의 재질정보를 수정합니다.
- Beam
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열탄성계수 : 재료의 열탄성계수를 입력합니다.
  - 허용압축응력 : 재료의 허용압축응력을 정의합니다.
  - 허용인장응력 : 재료의 허용인장응력을 정의합니다.
  - 허용전단응력 : 재료의 허용전단응력을 정의합니다.
- Truss
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열팽창계수 : 재료의 열팽창계수를 입력합니다.
  - 허용압축응력 : 재료의 허용압축응력을 정의합니다.
  - 허용인장응력 : 재료의 허용인장응력을 정의합니다.
  - 허용전단응력 : 재료의 허용전단응력을 정의합니다.
- Embedded Truss
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열팽창계수 : 재료의 열팽창계수를 입력합니다.
  - 허용압축응력 : 재료의 허용압축응력을 정의합니다.
  - 허용인장응력 : 재료의 허용인장응력을 정의합니다.
  - 허용전단응력 : 재료의 허용전단응력을 정의합니다.
- Rock Bolt
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열팽창계수 : 재료의 열팽창계수를 입력합니다.
  - 압축항복강도 : 재료의 압축항복강도를 정의합니다.
  - 인장항복강도 : 재료의 인장항복강도를 정의합니다.
  - 보강직경 : 보강영역의 직경을 입력합니다.
  - 그라우트 압축강도 : 그라우트의 압축강도를 정의합니다.
  - 그라우트 전단탄성계수 : 그라우트의 전단탄성계수를 정의합니다.
  - 그라우트 내부마찰각 : 그라우트의 내부마찰각을 정의합니다.
  - 그라우트 두께 : 그라우트의 두께를 입력합니다.
- Nail
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열팽창계수 : 재료의 열팽창계수를 입력합니다.
  - 압축항복강도 : 재료의 압축항복강도를 정의합니다.
  - 인장항복강도 : 재료의 인장항복강도를 정의합니다.
  - 보강직경 : 보강영역의 직경을 입력합니다.
  - 그라우트 압축강도 : 그라우트의 압축강도를 정의합니다.
  - 그라우트 전단탄성계수 : 그라우트의 전단탄성계수를 정의합니다.
  - 그라우트 내부마찰각 : 그라우트의 내부마찰각을 정의합니다.
  - 그라우트 두께 : 그라우트의 두께를 입력합니다.
- Anchor
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열팽창계수 : 재료의 열팽창계수를 입력합니다.
  - 항복강도 : 재료의 항복강도를 정의합니다.
  - 보강직경 : 보강영역의 직경을 입력합니다.
  - 정착장 길이 : 정착장의 길이를 입력합니다.
  - 그라우트 압축강도 : 그라우트의 압축강도를 정의합니다.
  - 그라우트 전단탄성계수 : 그라우트의 전단탄성계수를 정의합니다.
  - 그라우트 내부마찰각 : 그라우트의 내부마찰각을 정의합니다.
  - 그라우트 두께 : 그라우트의 두께를 입력합니다.
- Pile
  - 탄성계수 : 재료의 탄성계수를 입력합니다.
  - 포아송비 : 재료의 포아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 설계압축강도 : 재료의 설계압축강도를 정의합니다.

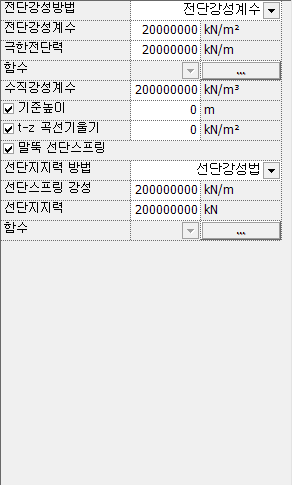

말뚝 주변마찰강성

부재종류가 Pile일 경우에만 활성화되는 항목으로 말뚝의 세부 물성을 입력합니다.
- Pile
  - 전단강성방법 : 전단방향 강성 입력방식을 선택합니다. (전단강성계수/함수)
  - 전단강성계수 : 전단강성계수방법 선택시 전단강성계수를 입력합니다.
  - 극한전단력 : 전단강성계수방법 선택시 말뚝의 극한전단력을 입력합니다.

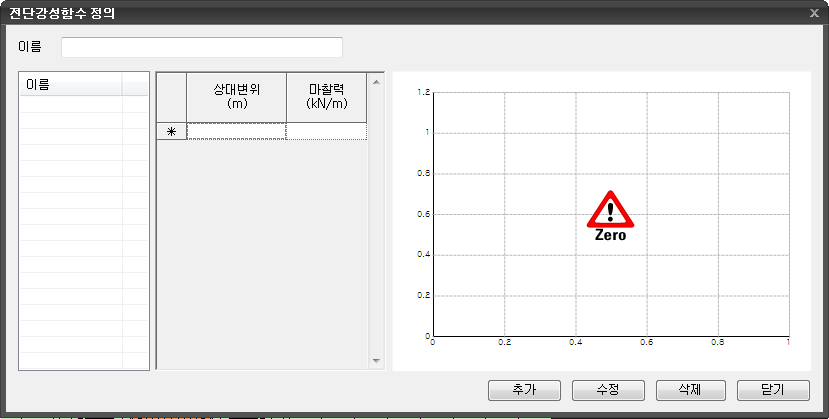

  - 함수 : 말뚝 전단 함수를 직접 정의합니다.
  - 수직강성계수 (Kn) : 법선방향 강성계수를 입력합니다.
  - 기준높이 : 말뚝요소의 전체좌표계(GCS) 상의 위치
  - t-z 곡선기울기 : 위치에 따른 상대변위 – 마찰력 곡선 변화율.

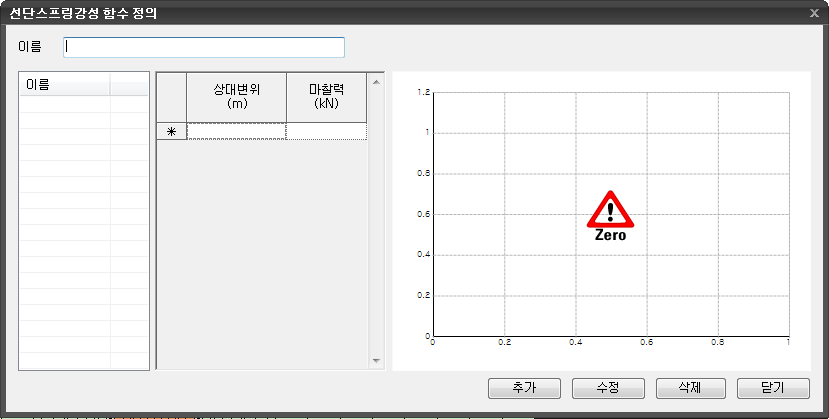

  - (부호(+, -)에 따라 적용되는 곡선의 기울이가 달라집니다.) : 말뚝 선단스프링
  - 말뚝 선단요소를 생성합니다. : 선단지지력 방법
  - 말뚝의 선단지지력 입력방식을 선택합니다. (선단강성법/함수) : 선단스프링 강성
  - 선단스프링의 강성을 입력합니다. : 선단지지력
  - 말뚝의 선단 지지력을 입력합니다. : 함수
  - 말뚝 선단요소 함수를 직접 정의합니다.

강성

부재종류에서 선택한 구조재료의 강성을 지정합니다.

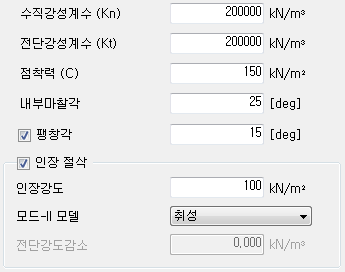

- Interface
  - 수직강성계수 (Kn) : 계면 법선방향 강성계수
  - 전단강성계수 (Kt) : 계면 접선방향 강성계수
  - 점착력 (C) : 점착력
  - 내부마찰각 : 내부마찰각
  - 팽창각 : 팽창각
  - 인장 절삭 : 인장강도
  - 경계면에서의 인장강도 : 모드-II 모델
  - 취성 : 균열발생 후 전단에 대해 저항하지 않는 것으로 가정하는 거동 모델입니다.
  - 일정전단유지 : 경계면의 전단강성이 일정한 값으로 줄어드는 것을 나타내는 거동모델입니다. 즉, 물성값 중 값을 입력받은 줄어든 강성값으로 대체합니다.
  - 전단강도감소 : 줄어든 전단 강성

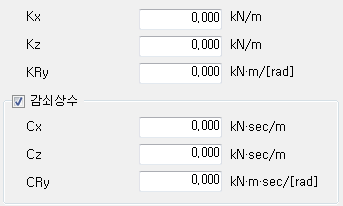

- Spring
  - Kx : X축 방향의 스프링 강성
  - Kz : Z축 방향의 스프링 강성
  - KRy : Y축에 대한 회전 스프링 강성
  - 감쇠상수 : Cx
  - X축 방향의 감쇠 상수 : Cz
  - Z축 방향의 감쇠 상수 : CRy
  - Y축에 대한 회전 감쇠 상수

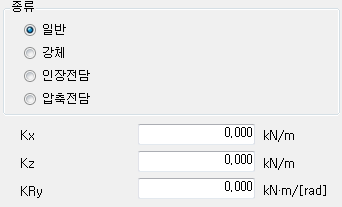

- Elastic Link
  - 종류 : 탄성연결요소의 종류를 지정합니다.
  - 일반 : 일반 탄성연결요소로 3개 방향의 스프링 계수를 직접 입력합니다.
  - 강체 : 강체연결요소
  - 인장전담 : 인장전담요소로 X방향의 스프링계수만 입력하며, 인장력에만 저항합니다.
  - 압축전담 : 압축전담요소로 X방향의 스프링계수만 입력하며, 압축력에만 저항합니다.
  - Kx : X축 방향의 스프링 강성
  - Kz : Z축 방향의 스프링 강성
  - KRy : Y축에 대한 회전 스프링 강성

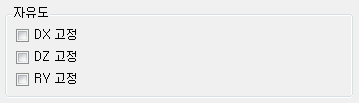

- Rigid Link
  - 자유도 : 주절점에 종속될 자유도 성분을 지정합니다.
  - DX 고정 : X방향에 대한 변위 자유도
  - DZ 고정 : Z방향에 대한 변위 자유도
  - RY 고정 : Y방향에 대한 회전 자유도

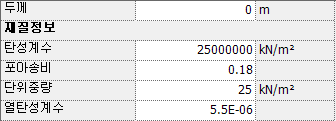

- Geogrid
  - 두께 : Geogrid의 두께를 입력합니다.
  - 탄성계수 : 탄성계수를 입력합니다.
  - 포아송비 : 재료의 프아송비를 입력합니다.
  - 단위중량 : 재료의 단위중량을 입력합니다.
  - 열탄성계수 : 재료의 열탄성계수를 입력합니다.

대화상자가 초기화 상태로 전환됩니다.
클릭하는 경우 새로운 구조부재특성이 추가됩니다.
클릭하는 경우 작성된 구조부재특성이 변경됩니다.
클릭하는 경우 작성된 구조부재물성이 삭제됩니다.
키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

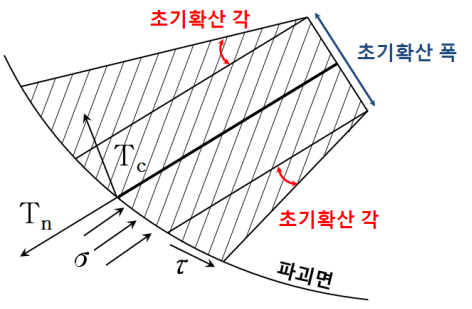

한계평형법(Anchor, Nail, Strip, Strut)에서의 초기확산폭과 초기확산각

최종 수정일: 2026-03-25
