예비해석 Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 매개변수 해석 > 예비해석

항목	내용
기능	다양한 층후의 연약점토층에 대하여 성토높이별 압밀침하량 경향을 분석합니다. (층후와 성토는 1차원으로 고려한 예비해석입니다.)
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `1차원 압밀` > `매개변수 해석` > `예비해석` Command Line : `PreAnalysis`를 입력합니다.

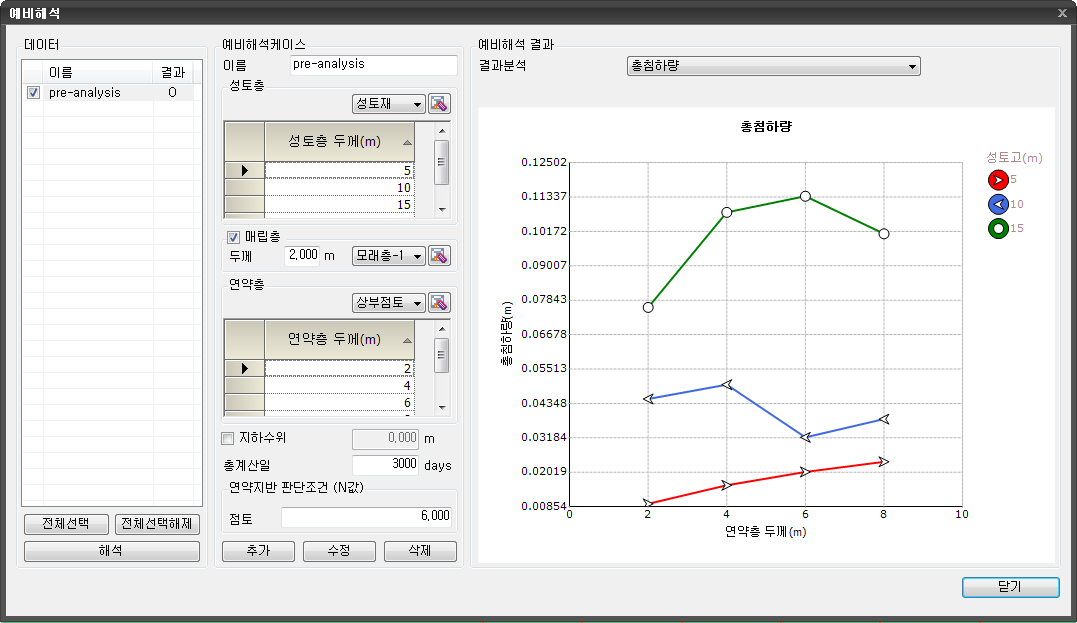

예비해석

데이터

설정한 예비해석들의 목록과 계산수행 여부목록을 표시합니다.
- 전체선택
  - 입력한 예비해석 목록 모두를 선택합니다.
- 전체선택해제
  - 입력한 예비해석 목록 모두를 선택해제 합니다.
- 해석
  - 선택된 예비해석 목록들에 대하여 예비해석을 수행합니다.

예비해석 케이스

예비해석 케이스의 조건을 설정합니다.
- 이름
  - 예비해석 케이스의 이름을 입력합니다.
- 성토층
  - 예비해석을 수행할 성토재의 지반특성을 설정합니다.
  - 성토층은 물성특성에서 입력한 항목이 대상이 됩니다.
  - 미리입력되지 않은 경우 을 통해 호출하여 생성합니다.
  - (모델 > 재질속성 > 지반물성 를 호출합니다.)
  - 성토층에는 모델종류가 " 성토재 (1D)" 로 설정된 지반물성만을 사용할 수 있습니다 .
- 매립층
  - 예비해석을 수행할 매립층의 지반특성을 설정합니다 .
  - 매립 층은 물성특성에서 입력한 항목이 대상이 됩니다 .
  - 미리입력되지 않은 경우 을 통해
  - 호출하여 생성합니다 .
  - ( 모델 > 재질속성 > 지반물성 를 호출합니다 .)
  - 매립층에는 모델종류가 " 사질토 (1D)" 로 설정된 지반물성만을 사용할 수 있습니다 .
  - 매립층 옵션을 체크하면 입력한 두께만큼의 매립층을 성토층과 연약층 사이에 설정합니다 .
- 연약층
  - 예비해석을 수행할 연약층의 토질특성을 설정합니다.
  - 연약층은 물성특성에서 입력한 항목이 대상이 됩니다.
  - 미리입력되지 않은 경우 을 통해 호출하여 생성합니다.
  - (모델 > 재질속성 > 지반물성 를 호출합니다.)
  - 연 약층에는 모델종류가 " 점토 (1D)" 로 설정된 지반물성만을 사용할 수 있습니다 .
- 연약층두께
  - 검토할 연약층의 두께 케이스를 입력합니다.
- 지하수위
  - 예비해석의 지하수위 고려여부와 위치를 입력합니다 .
  - 지하수위 옵션을 체크하면 지하수위를 고려할 수 있으며 , 입력한 값은 전체좌표계 기준으로
  - 적용됩니다 .
    - -5m 를 입력하면 지하수위는 GL (-) 5m 로 설정됩니다 .
    - (GL ( ± ) 0m 는 성토층의 하단 위치 입니다 .)
- 총계산일
  - 압밀계산을 수행할 기간을 설정합니다.
- 연약지반 판단조건 (N값)
  - 예비해석 대상 연약층의 판단기준을 설정합니다.
  - 점토
    - 점토의 연약지반 판정기준의 N값을 설정합니다.

예비해석 결과

예비해석 케이스의 결과를 분석합니다.
- 결과분석
  - 결과분석을 수행할 예비해석 결과를 선택합니다.
  - 총침하량
    - 성토고별 연약층 두께에 따른 총침하량 결과 그래프를 출력합니다.
    - (X-Axis : 연약층 두께, Y-Axis : 총침하량, Case : 성토고)
  - 압밀기간
    - 압밀도별 연약층 두께에 따른 압밀기간 결과 그래프를 출력합니다.
    - (X-Axis : 연약층 두께, Y-Axis : 압밀기간, Case : 압밀도)
    - 성토층 두께
      - 설정한 성토 케이스의 리스트를 선택합니다.
- 발생침하량
  - 성토고별 연약층 두께에 따른 발생침하량 결과 그래프를 출력합니다 .
  - (X-Axis : 연약층 두께 , Y-Axis : 발생침하량 , Case : 성토고 )
  - 개량기간
    - 검토하고자 하는 개량기간을 설정합니다 .
    - 발생침하량 산정을 위해서는 반드시 검토하고자 하는 압밀침하 시간이 설정되어야만 합니다 .
    - 초기 Default 값은 총 계산일로 설정되어있습니다 .
  - 차트 새로 그리기
    - 개량기간 설정 후 적용하여 설정 개량기간의 발생침하량 그래프를 출력합니다 .
- 잔류침하량
  - 성토고별 연약층 두께에 따른 잔류침하량 결과 그래프를 출력합니다.
  - (X-Axis : 연약층 두께, Y-Axis : 잔류침하량, Case : 성토고)
  - 개량기간
    - 검토하고자 하는 개량기간을 설정합니다.
    - 잔류침하량 산정을 위해서는 반드시 검토하고자 하는 압밀침하 시간이 설정되어야만 합니다.
    - 초기 Default 값은 총 계산일로 설정되어있습니다.
  - 차트 새로 그리기
    - 개량기간 설정 후 적용하여 설정 개량기간의 잔류침하량 그래프를 출력합니다.

클릭하는 경우 새로운 예비해석케이스가 추가됩니다.
클릭하는 경우 작성된 예비해석케이스가 변경됩니다.
클릭하는 경우 작성된 예비해석케이스가 삭제됩니다.
키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

출력 그래프 설정 TIP!
마우스 오른쪽버튼을 클릭하여 그래프 설정 옵션 툴바를 보이도록 설정하여 그래프의 설정을 변경 가능합니다.(Enable toolbar 선택)
마우스 오른쪽버튼을 클릭하여 출력그래프와 데이터를 엑셀파일로 저장합니다.
- : 차트를 그림파일로 저장합니다.
- : 차트를 클립보드에 복사합니다.
- : 차트를 출력합니다.
- : 차트를 출력하기 전에 미리보기를 수행합니다.
- : 차트의 색상을 설정합니다.
- : 차트의 스타일을 편집합니다.
- : 차트를 3차원으로 나타냅니다.
- : 차트의 범례를 표시합니다.
- : 차트를 확대해서 보여줍니다.
- : 차트를 축소해서 보여줍니다.
- : 차트의 확대/축소를 초기화합니다.

최종 수정일: 2026-03-25
