작업트리 Home > SoilWorks > SoilWorks RE Wall > 작업트리

개요

• RE Wall의 작업트리는 작업의 종류와 순서에 따라 작업(Process-Work) 작업트리와 결과(Result) 작업트리로 구성되어 있습니다.

작업 - 작업트리 (Process-Work)

• 형상모델링, 지보재 배치와 하중 등과 같은 전처리 작업사항에 대한 각종 정보가 Windows 탐색기와 유사한 형태로 실시간으로 표시되며, 개체의 선택과 수정 등과 같은 조작을 수행할 수 있습니다.

• 모델 작업트리에서 제공되는 주요 기능들은 다음과 같습니다.

[선택 기능 지원]

• 모델링 작업에서 대상을 선택할 때 작업창에서 대상을 선택하는 것과 동일하게 모델작업트리에서도 대상을 선택할 수 있습니다.

• 모델작업트리에서 대상을 선택하는 방법은 Windows 탐색기에서 선택 방법과 동일합니다.

• 즉, 마우스 왼쪽 버튼의 클릭은 한 개의 대상을 선택하고, 키와 마우스 왼쪽 버튼의 조합은 연속적인 복수 대상의 선택, 키와 마우스 왼쪽 버튼의 조합은 불연속인 대상들을 선택합니다.

[자체적인 우클릭 메뉴 제공]

• 선택 대상에 따라 보여주기/감추기를 포함한 관련 기능들이 적절하게 재구성되어 모델작업트리 전용의 우클릭 메뉴로 제공됩니다.

• 모델작업트리의 선택 기능과 우클릭 메뉴를 이용하면 상당히 편리하게 작업을 수행할 수 있습니다. 모델작업트리의 우클릭 메뉴는 대상에 따라 구성이 달라지므로 다양한 대상에 대해 직접 확인해보는 것이 좋습니다.

[Windows 탐색기와 유사한 조작 기능 제공]

• Windows 탐색기와 유사하게 선택한 대상의 이름 변경과 삭제, 이동 등과 같은 다양한 조작 기능이 지원됩니다.

• 대상을 선택한 후, 키를 누르면 선택된 대상이 삭제되고, 키를 누르면 선택 대상의 이름을 변경할 수 있습니다.

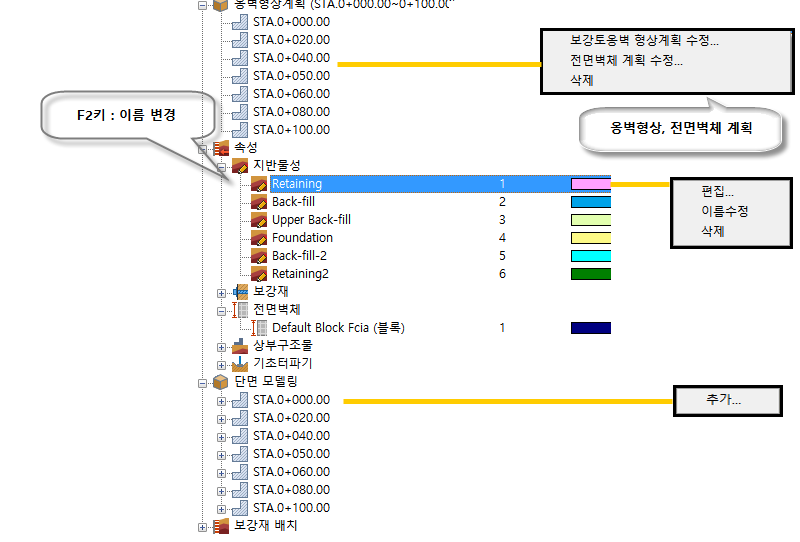

작업 작업트리 구성과 조작의 예

후처리 작업트리 (결과 작업트리)

결과트리

• 해석이 정상적으로 완료되면 프로그램이 자동으로 해석 결과를 읽어오고 확인 가능한 결과들을 트리 구조 형태로 표시합니다.

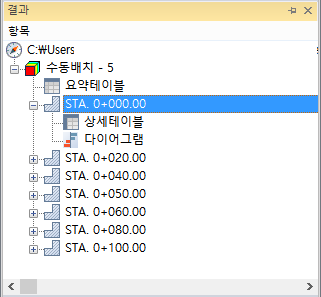

• 선택한 결과에 대해 테이블 출력, 다이어그램 출력 등과 같은 조작을 수행할 수 있습니다.결과 작업트리에서 해석 결과는 <보강재 배치> > <벽체 스테이션> > <결과데이터> 의 계층구조로 정리되어 있습니다.
• 결과작업트리에 등록된 결과 데이터를 더블클릭하면 해당 결과데이터를 테이블과 다이어그램의 형태로 확인할 수 있습니다.
