시간이력결과 Home > SoilWorks > 동해석(Dynamic) > 도구 > 도구 > 지반응답해석 > 결과 > 시간이력결과

항목	내용
기능	지층별 시간에 따른 이력곡선을 출력합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	Main Menu : 결과 > 결과 그래프 > 전달함수

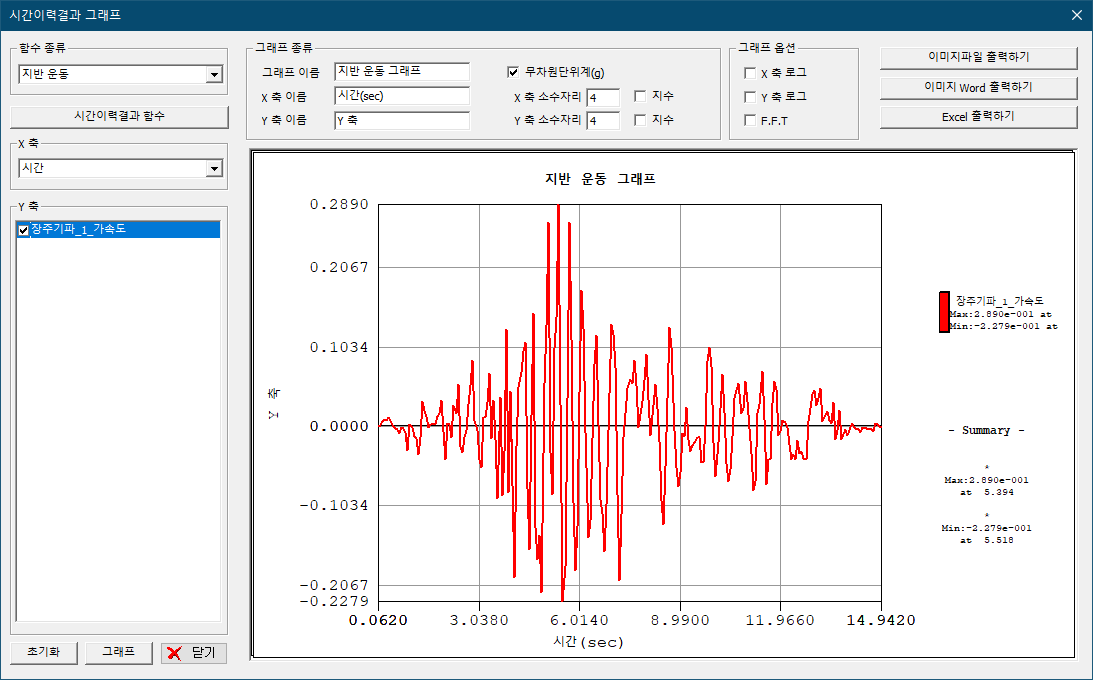

시간이력결과 그래프

함수종류

• 그래프로 출력하고자 하는 함수데이터 및 지층, 결K고종류를 선택합니다.
• 지반운동 결과항수 종류에 따라 각각의 결과종류를 선택할 수 있습니다.
• 지반운동 : 변위, 속도, 가속도, 상대변위, 상대속도, 상대가속도
• 응답스펙트럼 : 상대변위, 의사 상대속도, 상대속도, 의사 절대가속도, 절대가속도
• 응력/변형률 : 응력, 변형률
• 전달함수 : 전달함수

Y축

• 선태괸 결과함수는 Y축으로 등록됩니다.

그래프 종류

• 시간이력결과 그래프의 제목을 입력하거나, 좌표축의 출력형태를 지정합니다.
