Smart Support Home > SoilWorks > 사면(Slope) > 하중 & 경계조건 > 경계 > Smart Support

항목	내용
기능	지반경계조건을 자동으로 생성하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 경계 > Smart Support Command Line : AutoSupport, "AS"를 입력합니다.

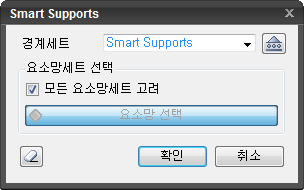

Smart Support

경계세트

• Smart Supports가 등록될 경계조건 집합을 선택하거나 입력합니다. 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

요소망세트 선택

• 자동으로 경계조건을 할당할 요소망을 선택합니다.

모든 요소망세트 고려

• 주변 요소망세트와 인접해 있는 경계부분에 대한 구속조건을 부여할 지를 선택합니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

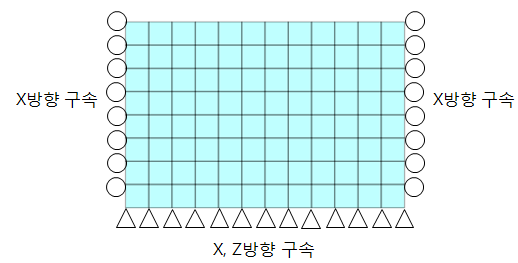

• 지반해석시 경계조건 생성방식: 일반적인 지반해석시 아래 그림과 같이 모델의 좌/우측은 X방향 구속(roller), 하부는 X, Z방향 구속(hinge)조건을 설정하여 해석을 수행합니다. 사용자가 직접입력하는 경우 절점(혹은 geometry curve)를 지정하여 각 방향 자유도를 선택한 후 경계조건을 생성하는 번거로움이 있습니다. 따라서 전체 요소망세트를 선택하면, 모델의 좌/우/바닥을 탐색하여 자동으로 경계조건을 생성할 수 있도록 합니다.

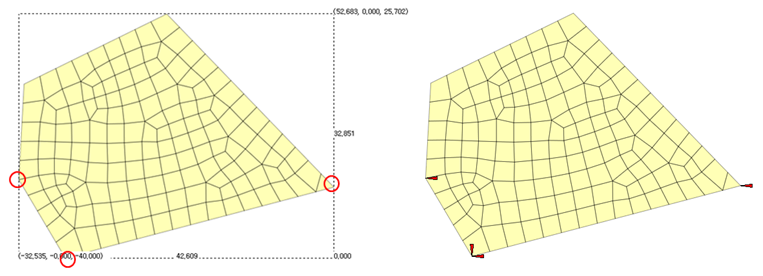

• 자동 경계조건 생성조건: 자동경계조건은 모델의 최외곽 점들을 잇는 선상에 만나는 절점에만 생성할 수 있습니다.

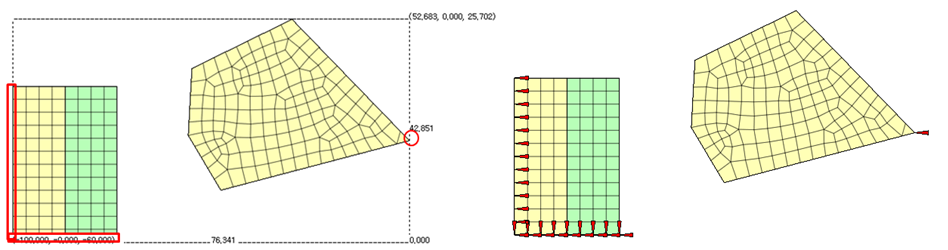

• 복수의 Mesh Set이 존재하는 경우 모든 요소망세트 고려 옵션을 선택하면 화면상에 모든 요소망을 탐색한 후 해당 절점에 경계조건을 생성합니다.

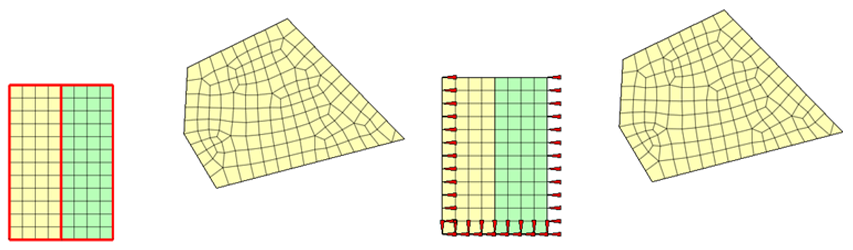

• 모든 요소망세트 고려 옵션을 체크 해제하는 경우 선택한 요소망 내에서만 최외곽을 탐색한 후 경계조건을 생성합니다. 하단 그림과 같이 두개의 요소망세트를 선택한 후 모든 요소망세트 고려 옵션에 체크를 해제하는 경우, 요소망세트 사이의 엣지들은 자유 엣지가 아니므로, 외곽에만 경계조건이 생성됩니다.
