요소생성 Home > SoilWorks > 터널(Ground) > 모델 > 요소 > 요소생성

항목	내용
기능	사용자가 수동으로 1D / 2D 요소를 생성하는 경우 활용하는 기능입니다. 요소생성을 통해 1D (보, 트러스, 매립형 트러스, 지오그리드) 2D (평면변형률, 삼각형, 사각형)요소를 사용자가 직접 생성할 수 있습니다. 사용자가 수동으로 요소망을 생성하는 경우 요소는 저차요소만을 생성할 수 있으며, 요소생성 후 편집기능을 통해 고차요소로 변경할 수 있습니다. 수동으로 요소를 생성하는 경우에는 별도의 기하형상(Curve, Surface)을 선택하지 않고 직접 View상에서 위치를 지정하여 생성합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 요소생성 Command Line : CreateElement를 입력합니다.

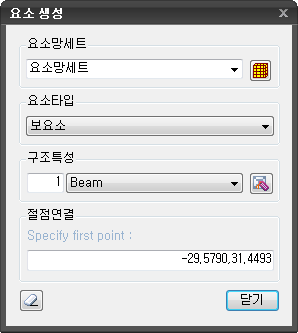

<요소생성>

요소망세트

• 요소망 세트의 이름을 입력합니다. 추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

요소타입

• 모델정보 상에서 직접 생성할 요소의 종류를 선택합니다.

• (보요소 / 트러스요소 / 임베드디 트러스요소 / 지오그리드 / 삼각형요소 / 사각형요소 )

구조특성

• 해당 요소의 구조재질을 선택합니다. 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조재질 을 호출합니다.)

절점연결

Specify first point, Specify next point

• 요소를 생성할 좌표를 지정합니다.선택한 요소의 종류에 따라서 순차적으로 전환됩니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 선 요소(Beam, Truss, Embedded Truss, Geogrid)의 경우 세 개의 점을 선택할 때 해당 요소의 평면(입력되어 있지 않는 경우 입력)하여 생성합니다. 하나의 요소가 생성 후 대화상자가 유지되는 경우 반복수행하여 요소를 생성합니다.

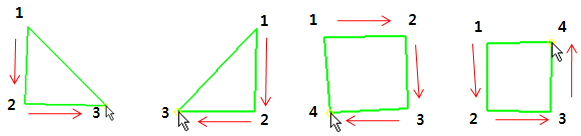

• 삼각형 요소는 세 개의 점을 선택, 사각형 요소는 네 점을 선택하여 위치를 지정하여 생성합니다. 선택된 절점은 시계방향, 반시계 방향에 관계없이 요소가 생성됩니다.



• 사용자가 직접 요소를 생성하는 경우 절점 / 요소번호는 입력된 번호 순서(시작번호)대로 생성됩니다.

• 새로운 절점 생성시 기존 절점과의 거리가 1-0005 이내인 경우 기존 절점과 병합됩니다.
