요소온도하중 Home > SoilWorks > 터널(Ground) > 하중 & 경계조건 > 하중 > 요소온도하중

항목	내용
기능	열응력 해석을 위해 임의의 요소에 온도하중을 생성하는 기능입니다. 온도하중은 1D, 2D 요소 모두 적용할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 하중 > 요소온도하중 Command Line : ElementTemperature를 입력합니다.

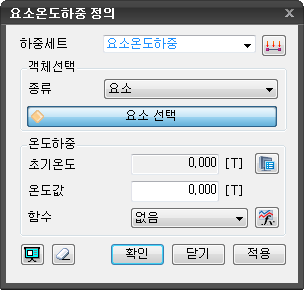

요소온도하중 정의

하중세트

• 요소온도하중이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼 을 이용합니다.

객체선택

• 요소온도하중을 할당할 객체를 선택합니다.

요소

• 요소에 요소온도하중을 입력합니다.

선

• 선에 요소온도하중을 입력합니다.

면

• 면에 요소온도하중을 입력합니다.

온도하중

• 온도하중을 입력합니다.

초기온도

• 직접 입력은 불가능하며 우측의 를 클릭하여 초기변수를 이용해 정의합니다.

온도값

• 온도를 입력합니다.

함수

• 우측의 를 클릭하여 이 하중에 적용할 함수를 입력할 수 있습니다.

  (하중 & 경계조건 > 함수 > 기본함수 를 호출합니다.)

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 요소 선택 상태로 전환됩니다.

참고사항

• 요소온도하중의 경우 초기온도와 입력한 최종온도의 차이 만큼을 계산하게 됩니다. 초기온도는 별도로 입력하지 않으면 0 이며, 입력한 온도만큼의 응력을 계산합니다.
