컨투어 Home > SoilWorks > 터널(Ground) > 결과 > 특성윈도우 > 컨투어

항목	내용
기능	컨투어 그리기에 대한 상세 항목을 지정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	특성윈도우 > 컨투어

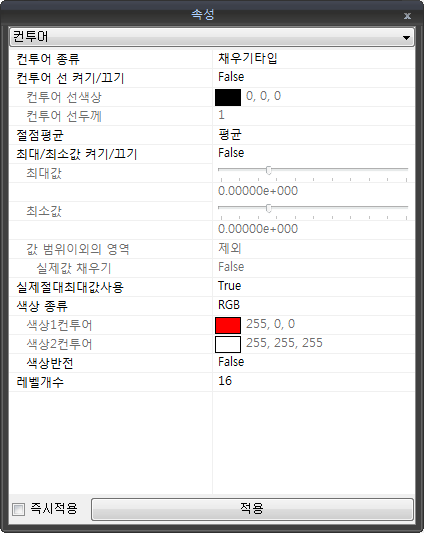

컨투어

컨투어 종류

채우기타입

• 해석결과 컨투어를 채우는 형식으로 표현합니다.

선타입

• 해석결과 컨투어를 선 형식으로 표현합니다.

컨투어 선 켜기/끄기

• 컨투어 선을 출력할 것인지 여부를 지정합니다.

컨투어 선색상

• 컨투어 선의 색상을 지정합니다.

컨투어 선두께

• 컨투어 선의 두께를 지정합니다.

절점평균

• 요소의 절점 결과를 출력하는 방식을 선택합니다 . ' 평균 ', ' 최대값 ', ' 최소값 ', ' 절대최대값 ', ' 절대최소값 ' 을 선택할 수 있습니다 .

최대/최소값 켜기/끄기

• 컨투어의 최대/최소값을 지정할지 여부를 선택합니다.

최대값

• 컨투어의 최대값을 지정합니다.

최소값

• 컨투어의 최소값을 지정합니다.

값 범위이외의 영역

• 최대/최소값을 벗어나는 영역의 표시 방법을 선택합니다.

  • 제외

    • 최대/최소값을 벗어나는 영역은 표시하지 않습니다.

  • 채우기타입

    • 최대값을 벗어나는 영역은 최대값 컨투어로 최소값을 벗어나는 영역은 최소값 컨투어로 표시합니다.

  • 실제값 채우기

    • 값 범위이외 영역이 채우기타입일 경우 실제값으로 채울지 여부를 선택합니다.

실제절대최대값사용

• 실제 출력되는 최대값을 기준으로 출력할지 여부를 선택합니다.

색상 종류

• 컨투어 색상 종류를 지정합니다.

  • RGB

    • RGB 3원색에서 비롯된 색상을 사용합니다.

  • 회색모드

    • 회색계열의 색을 사용하여 흑백으로 컨투어를 출력합니다.

  • 단일색상 그래디언트

    • '색상1컨투어'에서 지정한 색상에서 흰색까지 해당하는 색상으로 출력합니다.

  • 두색상 그래디언트

    • '색상1컨투어'와 '색상2컨투어'에서 지정한 색상으로 그래디언트 효과를 주어 출력합니다.

  • 두 색상 반복

    • '색상1컨투어'와 '색상2컨투어'에서 지정한 색상을 반복하여 컨투어를 출력합니다.

색상 반전

• 컨투어 색상 순서를 반대로 출력합니다.

레벨 개수

• 컨투어에 사용되는 색상 개수를 지정합니다.

즉시적용

• 상세 항목에서 변경한 사항이 결과정보에 즉시적용됩니다.

적용

• 상세 항목에서 변경한 사항을 결과정보에 적용합니다.
