원호절단선 Home > SoilWorks > 사면(Slope) > 한계평형법 > 경계 > 원호절단선

항목	내용
기능	사면안정해석(LEM)시 원호파괴면으로 설정된 가상파괴면을 임의의 선으로 절단하는 기능입니다. 원호파괴면이 통과하는 사면 내의 임의의 위치에 암반 등의 파괴가 일어나지 않는 지층이 존재할 때, 해당 지층을 임의 선의 조합이나 좌표 입력을 통해 원호절단선 경계로 입력하여, 원호파괴면이 절단된 형태로 해석을 수행하게 됩니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 경계 > 원호절단선 Command : CompositeBlock" 를 입력합니다

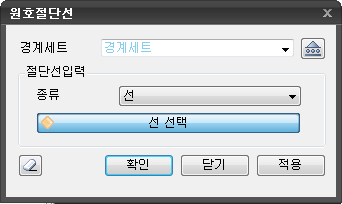

원호절단선 - 선택

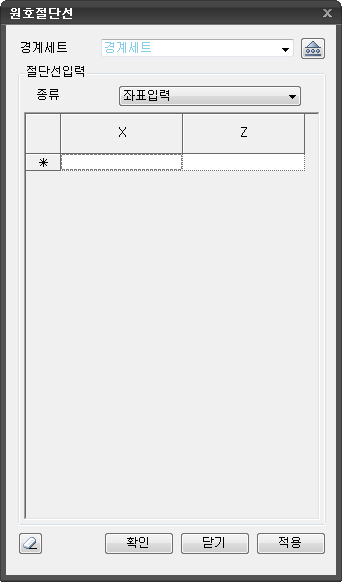

원호절단선 - 좌표 입력

경계세트

• 원호절단선 경계조건이 숙할 경계세트의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다 .

절단선 입력

• 선
• View 에서 선을 선택하여 원호절단선을 입력합니다 .
• 이때 , 연결된 여러 개의 선을 선택할 수 있으며 , 선택된 선으로 인한 점들의 X 좌표는 연속적으로 증가 또는 감소해야 합니다 .
• 좌표입력
• 모델정보 상에서 직접 마우스를 클릭하여 X, Z 좌표를 등록합니다 .
• 등록된 좌표를 테이블 상에서 수정 / 입력하여도 모델정보 상에 반영됩니다 .
• 이때 , 입력된 점들의 X 좌표는 연속적으로 증가 또는 감소해야 합니다 .

• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 경계조건이 생성된 후 이름의 입력으로 전환됩니다.

참고사항

• 원호절단선은 선택된 선으로 인한 좌표 또는 입력된 좌표의 X 값이 연속적으로 증가 또는 감소해야 유효합니다 .

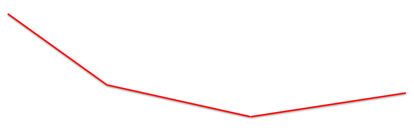

  유효한 원호절단선 입력

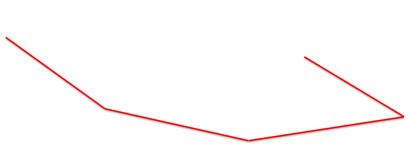

  유효하지 않은 원호절단선 입력 - X 좌표가 연속적이지 않음

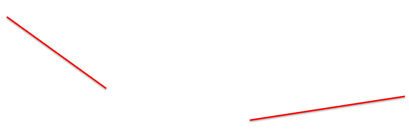

  유효하지 않은 원호절단선 입력 - 선택된 선이 연결되어 있지 않음

• 사면안정 (LEM) 경계조건의 관계

  • 원호파괴면 , 다변파괴면 , 파괴면 자동탐색 경계조건은 가상파괴면을 정의하는 기능입니다 .
  • 때문에 이들은 하나의 해석케이스에 중복으로 정의할 수 없고 , 오직 하나의 경계조건만 사용할 수 있습니다 .
  • 원호절단선 , 원호파괴면 , 인장균열은 가상파괴면 정의 경계조건에 추가적으로 고려할 수 있는 기능입니다 .
  • 때문에 하나의 해석케이스에서 가상파괴면 정의 경게조건과 함께 사용될 수 있습니다 .
  • 자세한 사용 시나리오는 아래와 같습니다 .
  • 원호절단선 - 원호절단선은 하나의 해석케이스에서 원호파괴면의 추가옵션으로 고려될 수 있습니다.
  • 또한 원호절단선 자신 , 원호통과제한과 함께 중복으로 사용될 수 있습니다 .
  • 원호통과제한 - 원호통과제한은 하나의 해석케이스에서 원호파괴면의 추가옵션으로 고려될 수 있습니다 .
  • 또한 원호절단선과 중복으로 사용될 수 있습니다 .
