시공단계정의 Home > SoilWorks > 사면(Slope) > 해석 & 설계 > 시공단계 > 시공단계

항목	내용
기능	시공단계를 지정합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 해석 & 설계 >시공단계 > 시공단계 Command : DefineStage"

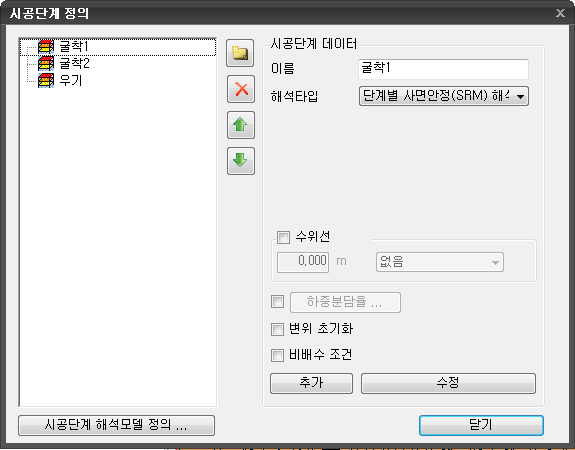

시공단계 정의

시공단계 데이터

이름

• 시공단계의 명칭을 입력합니다.

해석타입

• 시공단계의 종류를 입력합니다.

하중스텝

• 하중을 여러 스텝으로 나누어 지정해야 할 필요가 있는 경우 하중스텝을 체크합니다.

  스텝개수

  • 하중스텝의 개수를 입력합니다.

  스텝저장

  • 마지막으로 지정하는 경우에는 마지막 하중스텝의 결과만 후처리 작업 과정에서 사용할 수 있으며, 모두로 지정하는 경우에는 모든 하중스텝의 결과를 모두다 후처리 작업 과정에서 사용할 수 있습니다.

수위선

• 시공단계에 따라 변화하는 지하수위를 전체좌표계 기준으로 입력합니다. 혹은, 하중 & 경계조건 > 함수 > 수위선 에서 입력한 함수를 선택할 수 있습니다.

하중분담율

• 하중분담율을 설정합니다. 체크를 하고 버튼을 클릭합니다.

  이후 단계

  • 현재 단계는 0 이며 분담율을 적용할 단계를 현재 단계로부터 숫자로 입력합니다.

  분담율

  • 각 단계에 적용할 분담계수를 입력합니다. 예를 들어 대화상자 그림과 같은 경우 현재 단계에서 분담율 0.4가 적용되고 현재 단계에서 한 단계 후에는 분담율 0.3 이 적용됩니다. 이 때 뒤의 두개의 단계에서는 분담율에 체크할 필요가 없습니다.

  합계

  • 분담계수의 합을 표시합니다. 분담율의 합계는 1이 되어야 하며, 값을 입력한 후에는 키보드의 Enter Key를 눌러야 올바르게 값이 지정됩니다.

변위 초기화

• 현재 단계의 해석 결과중 변위결과는 사용하지 않고 응력만 사용합니다. 원지반 상태의 초기응력을 계산할 때 사용합니다.

비배수 조건

• 현재 시공단계에서 비배수해석을 고려할 것인지 결정합니다. 시공 단계에서 비배수해석을 고려하려면 재료의 비배수 항목이 입력되어 있어야 하며 시공단계를 정의하는 과정에서 이 항목에 체크가 되어 있어야 합니다.

시공단계 해석모델 정의

• 클릭하여 시공단계 해석모델 대화상자를 호출합니다.

• (해석 & 설계 > 시공단계 > 단계별 모델

• 클릭하는 경우 새로운 시공단계가 추가됩니다.

• 클릭하는 경우 선택된 시공단계가 변경됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
