추가된 파괴기준에 대해 파괴유형별로 각 파괴가능영역을 자동으로 출력합니다.
입력된 모든 절리정보에 대해 파괴가능성을 분석하고 파괴영역 내 포함된 절리정보를 분류할 수 있으며 절리세트를 설정하여 주절리군에 대해 동일하게 파괴가능성을 분석할 수 있습니다.
미리보기 버튼을 통해 파괴영역 내 포함된 절리 또는 두 절리면의 교차선을 실시간으로 확인할 수 있습니다.

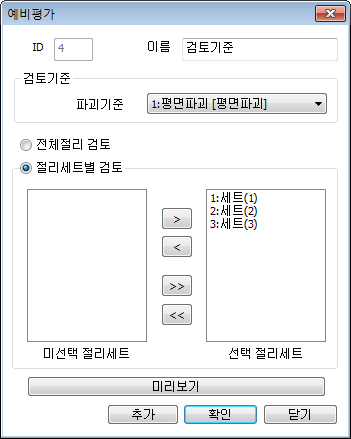

구분	상세설명
ID	정수 형태로 자동 입력됩니다. 추가된 예비평가 삭제 후 다시 입력할 때 최근 입력된 예비평가 ID 이후부터 누적됩니다. 즉, ID는 처음 입력된 예비평가의 고유수치가 됩니다.
이름	첨자로 구분하여 자동 생성되며 숫자 및 문자열을 이용하여 변경할 수 있습니다.
검토 기준	추가된 파괴기준 리스트 중 하나를 선택할 수 있습니다. 각 파괴기준별 파괴기준 추가 시 선택한 파괴유형을 확인할 수 있습니다. 리스트에서 선택한 파괴기준에 따라 파괴유형 분석에 필요한 레이어만 활성화됩니다.
전체절리 검토	입력된 모든 절리정보에 대해 파괴가능성을 분석합니다.
절리세트 검토	추가된 절리세트가 리스트에 업데이트되며 선택된 절리세트, 즉 선택된 절리세트에 의해 계산된 주 절리군에 대해 파괴가능성을 분석합니다. 많은 절리정보가 입력되고 밀집도에 따라 주 절리군에 대해서 파괴가능성을 분석할 때 유용합니다.
미리보기	미리보기 버튼 선택 시 파괴영역 내 포함할 절리 혹은 두 절리면의 교차선의 개수가 파괴영역별로 구분되어 출력되고 평사투영망에 Highlight됩니다.

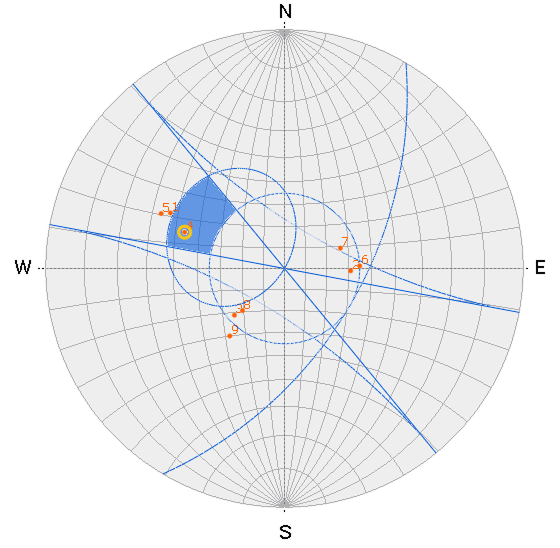

평면파괴

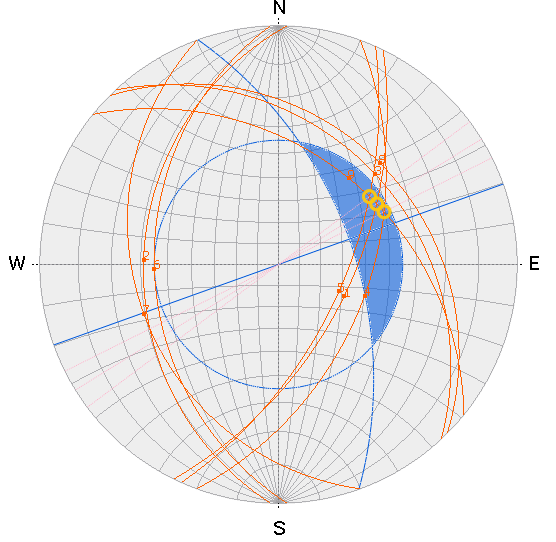

쐐기파괴

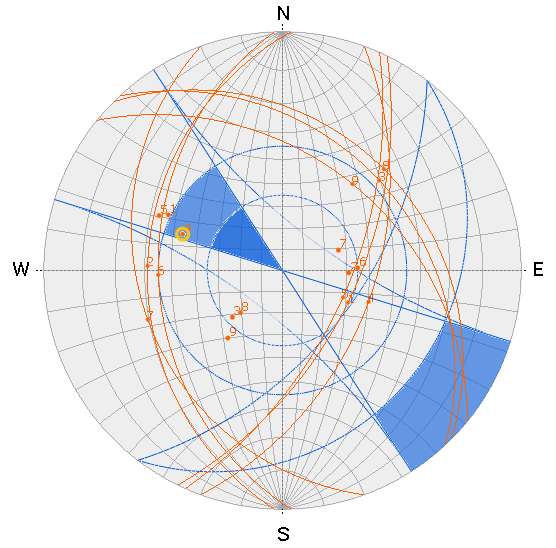

전도파괴
