초기응력하중 Home > SoilWorks > 연약지반(SoftGround) > 하중 & 경계조건 > 하중 > 초기응력하중

항목	내용
기능	초기응력을 생성하는 경우 활용하는 기능입니다. 초기응력하중은 Beam / Truss / Embedded Truss / Plane Strain 요소 모두 적용할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계요소 > 하중 > 초기응력하중 Command Line : InitialStress를 입력합니다.

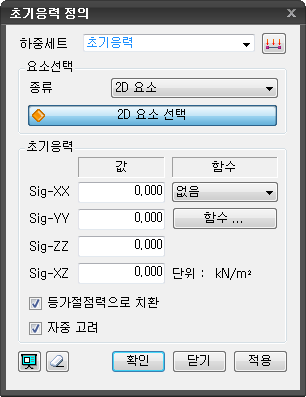

초기응력 정의

하중세트

• 초기응력이 속할 하중세트를 선택합니다. 이름을 입력하면 하중세트가 생성되어 하중으로 등록됩니다.

• 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 하중세트 정의 버튼 을 이용합니다.

요소선택

• 초기응력을 할당할 2D 요소를 선택합니다.

초기응력

• 초기응력의 방향별 분력의 크기를 입력합니다.

Sig-XX

• 전체좌표계 X축 방향의 수직응력을 입력합니다.

Sig-YY

• 전체좌표계 Y축 방향의 수직응력을 입력합니다.

Sig-ZZ

• 전체좌표계 Z축 방향의 수직응력을 입력합니다.

Sig-XZ

• 전체좌표계 XZ평면에 대한 전단응력을 입력합니다.

함수

• 이 하중에 적용할 함수를 선택합니다. 미리 정의하지 않았을 경우 버튼을 클릭하여 함수를 정의합니다. (하중 & 경계조건 > 함수 > 기본함수 를 호출합니다.)

등가절점력으로 치환

• 해당 옵션을 체크하는 경우 응력을 등가의 절점력으로 치환하고 , 이를 외력으로 간주하여 해석을 수행합니다 .

자중고려

• 해당 옵션은 " 등가절점력으로 치환 " 옵션이 체크되어 있을 때에만 사용할 수 있습니다 .

• 해당 옵션을 체크하면 요소가 비활성화 될 때 , 해당 요소의 자중을 제거해 줍니다 .

• 미리보기를 클릭하여 하중의 생성을 확인할 수 있습니다.

• 대화상자가 초기 상태로 전환됩니다.

• 클릭하는 경우 하중이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 하중이 생성된 후 다시 2D 요소 선택 상태로 전환됩니다.

참고사항

• 초기응력은 생성할 요소를 선택하여 수직응력 σxx, σYY, σzz와 전단응력 τxz를 입력할 수 있으며, 단위계는 [F]/[L]² 입니다.
• 매개변수 값으로 함수를 적용하여 X, Z 방향에 따라 변화하는 초기응력을 정의할 수 있습니다.
