배수재간격 Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 매개변수 해석 > 배수재간격

항목	내용
기능	배수재를 설정한 지층에 간격을 변경하여 반복해석을 수행한 후 최적의 배치가녁을 결정하기 위한 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 1차원 압밀 > 매개변수 해석 > 배수재간격 Command Line : DefineDrainCTC을 입력합니다.

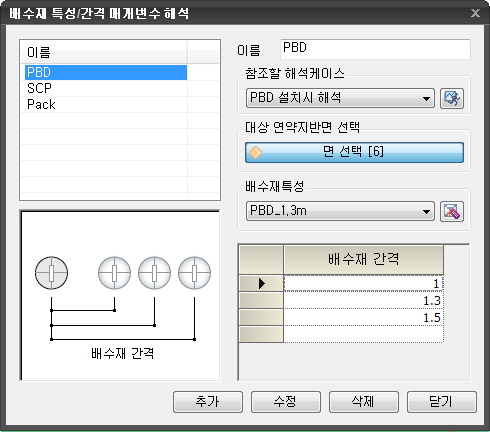

배수재 특성/간격 매개변수 해석

이름

• 매개변수 해석의 이름을 설정합니다.

참조할 해석케이스

• 매개변수 해석을 수행할 모델의 해석케이스 를 선택합니다.
• 미리입력되지 않은 경우 을 통해 호출하여 생성합니다.
• (해석 & 설계 > 해석제어 > 해석케이스 를 호출합니다.)

대상 연약지반면 선택

• 매개변수 해석 대상의 배수재 특성을 선택합니다.
• 미리입력되지 않은 경우 을 통해 호출하여 생성합니다.
• (1차원 압밀 > 재질속성 > 배수재 를 호출합니다.)

배수재 간격

• 설정된 영역에 대하여 배수재의 간격을 입력합니다.

• 클릭하는 경우 새로운 배수재 간격이 추가됩니다.
• 클릭하는 경우 작성된 배수재 간격이 변경됩니다.
• 클릭하는 경우 작성된 배수재 간격이 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

• 배수재 간격 매개변수 해석은 해석종류가 1차원 압밀해석인 경우에만 생성이 가능합니다.
  (FEM 해석에 대해 수행 불가)
