이름변경 Home > SoilWorks > 동해석(Dynamic) > 모델 > 요소망 > 이름변경

항목	내용
기능	시공단계 정의를 용이하게 하기 위해 요소망 세트의 이름을 변경하거나 정렬합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소망 > 이름변경 Command Line : RENAME 을 입력합니다.

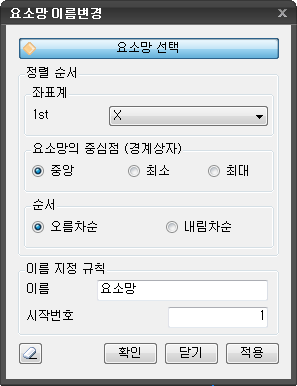

<이름변경>

요소망 선택

• 이름을 수정하고자 하는 요소망 세트를 모두 선택하여 정렬순서와 변경할 이름을 설정합니다.

좌표계

• 전체좌표계 기준으로 요소망세트의 순서를 지정합니다. SoilWorks는 2차원 제품이므로 X, Z축을 선택할 수 있습니다.

• 1st으로 선택한 축이 가장 우선적으로 고려하는 좌표축이며, 1st 좌표축이 동일할 때 나머지 좌표가 기준이 됩니다.

요소망의 중심점(경계상자)

• 요소망의 순서를 비교하기 위한 계산 위치를 지정합니다. 예를 들어 중심으로 지정한 경우에는 요소망세트의 경계박스의 중앙지점의 좌표 값을 사용하여 요소망 세트의 위치를 비교합니다.

순서

• 지정한 순서대로 요소망 세트의 시작번호가 부여됩니다.

시작번호

• 변경할 요소망 세트의 이름과 시작번호를 입력합니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 시드정보가 일치된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 시드정보가 일치된 후 다시 Select Source Curve 상태로 전환됩니다.
