개요

• 저장된 예비평가를 선택하여 파괴가능성 검토에 사용된 기본정보(파괴유형, 마찰각, 파괴기준, 극점및 대원도시법 적용 여부)를 확인하고 각 파괴영역에 포함된 절리정보 혹은 두 절리면의 교차선 정보를 검토할 수 있습니다.
• 쐐기파괴, 직접전도파괴의 경우 파괴영역에 포함된 두 절리정보와 교차선의 방향(미끄러짐 방향)에 대한 정보를 모든 조합의 경우에 대해 개별적으로 검토할 수 있습니다.

상세설명

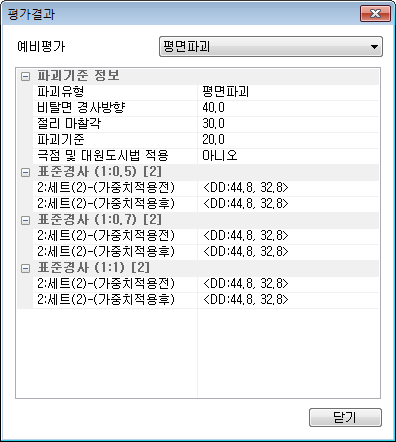

예비평가

• 저장된 예비평가 리스트중 하나를 선택합니다.
• 선택과 동시에 파괴영역에 포함된 절리, 두절리면의 교차선에 대한 정보가 출력됩니다.

• DD (Dipdirection Dip) : 경사방향/경사각
• SR (Strike Dip.R) : 주향/경사각R (오른손법칙)
• SL (Strike Dip.L) : 주향/경사각L(왼속법칙)
• TP (Trend Plunge) : 침강방향/침강각
• 파괴영역에 포함된 절리정보는 한계평형법에 의한 안전성 검토에 바로 적용할 수 있도록 경사방향/경사각 기준으로 자동환산되어 출력되며 교차선 정보는 미끄러짐 방향인 침강방향/침강각 기준으로 출력됩니다.
