요소좌표계 변경 Home > SoilWorks > 동해석(Dynamic) > 모델 > 요소 > 요소좌표계 변경

항목	내용
기능	요소좌표계를 변경하는 경우 활용합니다. 요소좌표계 변경 기능을 통해 연결된 요소를 자동정렬하거나 , 요소의 방향을 뒤집거나 , 다른 요소를 기준으로 정렬할 수 있으며 , Beta 각도를 전환할 수 있습니다 .
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 요소좌표계 변경 Command Line : ChangeLocalAxis를 입력합니다.

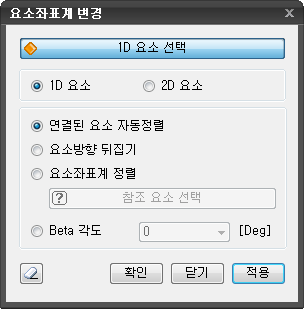

<요소좌표계 변경>

요소 선택

• 요소좌표계를 변경할 요소를 선택합니다.(1D 요소/2D 요소)

연결된 요소 자동정렬

• 선택한 1D 요소가 연결되어 있는 경우 , 연결된 한 방향으로 요소를 정렬합니다 .

요소방향 뒤집기

• 1D 요소의 Local X축을 반대로 전환합니다.

요소좌표계 정렬

• 주변요소와 요소좌표계를 일치합니다. 선택시 참조 요소 선택이 활성화 됩니다.

Beta 각도

• 1D 요소의 경우 베타 각을 전환합니다. (0˚, 180˚)를 선택할 수 있습니다.

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 요소좌표계가 변경된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 요소좌표계가 변경된 후 다시 요소 선택 상태로 전환됩니다.

참고사항

• 연결된 요소 자동정렬 : 1D 요소에 해당하는 기능입니다. 연결된 1D 요소를 사용자가 선택하고 해당 옵션 버튼을 선택하면, 아래 그림과 같이 연결된 요소를 정렬합니다.

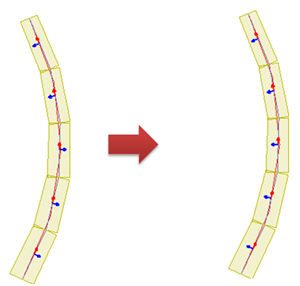

  <자동정렬 전>      <자동정렬 후>



  <자동정렬 결과>

  이때 좌표는 1D 요소의 두 절점 중 X좌표가 큰 값을 가진 쪽이 "시작"이며 작은 값을 가진 쪽이 "끝"으로 정렬, Local X좌표가 일정하게 한 방향을 향하도록 정렬합니다. Local Z 방향은 Local Y와 XZ 평면에 수직이 되도록 정렬합니다.
