개요

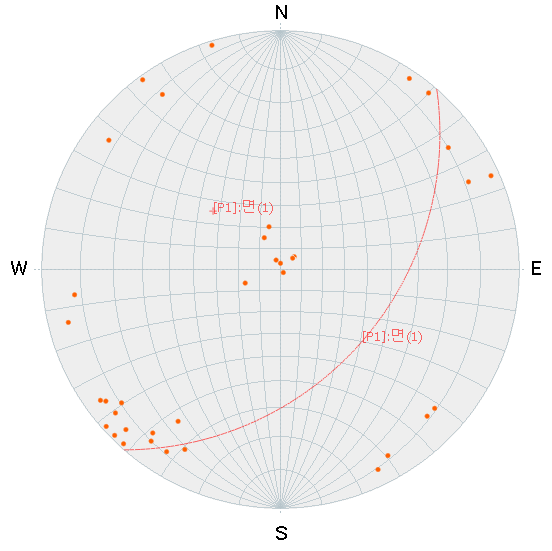

- 평사투영망에 비탈면, 혹은 절리면의 방향/각도를 극점과 면으로 도시합니다.
- 절리정보, 절리세트 설정 시 계산되는 주절리면과 구분하기 위해 추가된 면으로 결과파일에 출력됩니다.
- 마우스 포인트 위치에 따라 도시될 면(대원)을 미리보기 할 수 있습니다.
상세설명
| 구분 | 상세설명 |
|---|---|
| ID | 정수 형태로 자동 입력됩니다. 추가된 면 삭제 후 다시 입력할 때 최근 입력된 면 ID 이후부터 누적됩니다. 즉, ID는 처음 입력된 면의 고유수치가 됩니다. |
| 이름 | 첨자로 구분하여 자동 생성되며 숫자 및 문자열을 이용하여 변경할 수 있습니다. |
| 방향 | 작업설정에서 선택된 절리방향 기준이 출력되고 상태표시줄(Status bar)에서 침강방향/침강각 기준으로 변경할 수 있습니다. 마우스 포인터 위치에 따라 절리방향 기준에 따른 위치정보가 실시간으로 출력되며 수치 입력으로도 출력됩니다. 수치범위를 벗어난 방향/각도를 입력할 경우 (ex) -230, 370.) 방향은 0~360도 범위 이내, 각도는 0~90도 범위 이내로 자동 환산하여 등록됩니다. |

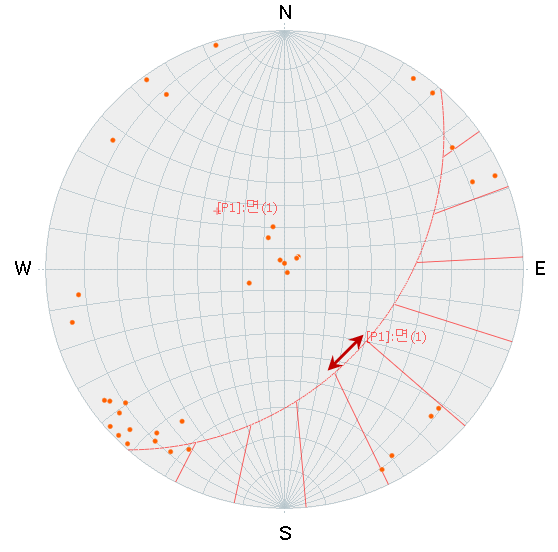

| 경사그리드 | 대원을 등간격으로 나누고 각 등분지점과 평사투영망 중심을 지나는 보조선을 도시하여 두 절리사이의 사잇각을 계략적으로 파악할 수 있는 기능입니다. 미리보기 체크해제할 수 있으며 면을 추가한 이후에는 자동으로 감추기 됩니다. 평사투영 트리에 서 추가된 면 마우스 우측버튼 메뉴를 통해 투명 보이기 체크를 설정할 수 있습니다. 입력된 간격의 크기는 면의 시점과 종점, 즉 180도를 등분하는 간격으로 1,2,5,10 중 하나를 선택할 수 있습니다. |
