침투율함수 Home > SoilWorks > 침투(Seepage) > 경계조건/해석 > 경계 > 침투율함수

항목	내용
기능	면유량의 침투율 함수를 정의하는 기능입니다. 비정상류상태 해석시에 수두, 유량 등의 시간에 따른 변화를 고려하기 위해서 침투 경계조건 함수를 정의합니다. 침투율 함수는 면유량 경계가 적용된 요소 경계선의 기울기 대비 침투율 값으로 정의합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 경계조건 & 해석 > 경계 > 침투함수 Command : SeepageRateFunction"을 입력합니다.

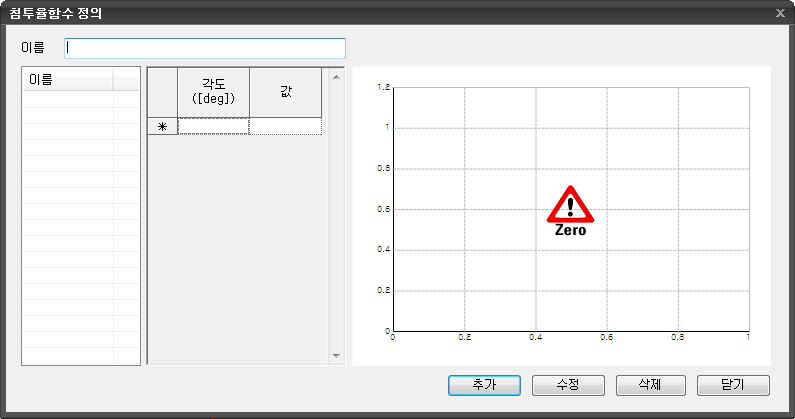

침투율함함수 정의

이름

• 침투경계조건 함수의 이름을 입력합니다 .

각도 , 값

• 침투율 함수는 면유량 경계가 적용된 요소 경계선의 기울기 대비 침투율 값으로 정의합니다 .

• 클릭하는 경우 새로운 침투함수가 추가됩니다 .
• 클릭하는 경우 작성된 침투함수가 변경됩니다 .
• 클릭하는 경우 작성된 침투함수가 삭제됩니다 .

참고사항

• 면유량 경계가 적용된 요소 경계선의 기울기는 방향에 관계없이 X 축에 평행한 각도를 0 으로 기준하여 , 0~90 사이의 값을 입력합니다 .
