다변파괴면 Home > SoilWorks > 사면(Slope) > 한계평형법 > 경계 > 다변파괴면

항목	내용
기능	사면안정해석(SAM, LEM)시 비원호(다각형)파괴면을 생성하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 한계평형법 > 경계 > 다변파괴면 Command : PolygonalSurface"를 입력합니다

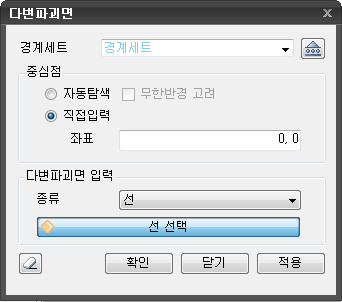

다변파괴면 정의

경계세트

• 다변파괴면 경계조건이 속할 경계세트의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

X, Z

• 모델정보 상에서 직접 마우스를 클릭하여 X, Z 좌표를 등록합니다.
• 등록된 좌표를 테이블 상에서 수정/입력하여도 모델정보 상에 반영됩니다.

• 대화상자가 초기 상태로 전환됩니다.
• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 경계조건이 생성된 후 이름의 입력으로 전환됩니다.

참고사항

• 최종점에서 마우스 오른쪽 버튼을 클릭하거나 적용를 클릭하는 경우 경계조건이 등록되며 이름 입력으로 전환됩니다.

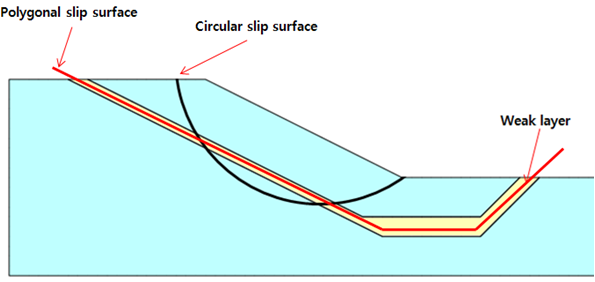

• 비원호 파괴면은 사면내에 연약한 지층이 존재하는 경우, 일반적인 원호파괴가 발생하지 않을 것이라는 것을 예측할 수 있습니다.
• 따라서 이 경우 원호 파괴면을 탐색하여 사면의 안전율을 산정하는 것은 올바르지 못한 방식이며, 지배적인 활동면(연약층을 통과하는 파괴선)을 설정하여 안전율을 산정해야 합니다.
• 파괴면은 다각형을 형성할 각 점들의 위치를 View 상에서 지정하여 생성합니다.
