LEM 사용자정의 함수 Home > SoilWorks > 사면(Slope) > 한계평형법 > 함수 > LEM 사용자정의 함수

항목	내용
기능	사면안정(LEM) 해석의 Morgenstern-Price 방법 사용시 해석에서 수직력 분포함수로 사용되는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 함수 > LEM 사용자정의 함수   Command : UserDefinedLEMFunction"을 입력합니다.

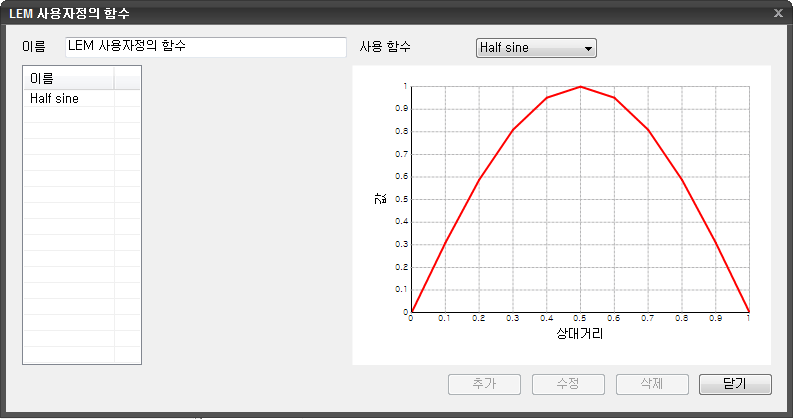

LEM 사용자정의 함수

이름

• 함수의 이름을 입력합니다.

사용함수

• 사용할수 함수의 종류를 선택합니다.

• Half Sine, Clipped Sine, Trapezoid, User defined 종류를 사용할 수 있습니다.

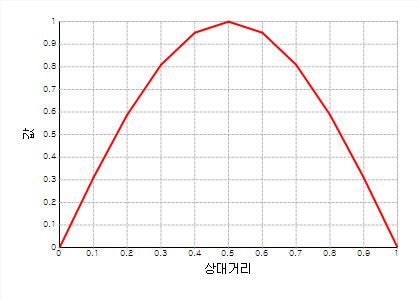

  • Half Sine

    • Half Sine 함수는 상대거리 0~1, 값 0~1 의 범위에 대하여 반주기의 Sine 함수를 적용한 형태 입니다 .
    • Half Sine 은 별도의 입력 없이 기본 제공되며 , 사용자가 삭제할 수 없습니다 .

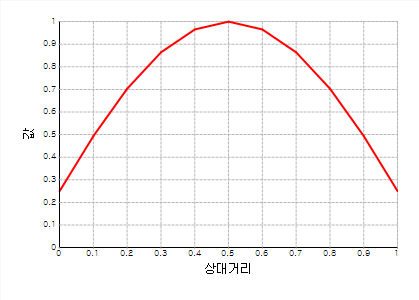

  • Clipped Sine

    • Clipped Sine 함수는 Half Sine 함수에서 상대거리가 0, 1 일 때의 값을 사용자가 변경할 수 있는 형태 입니다 .

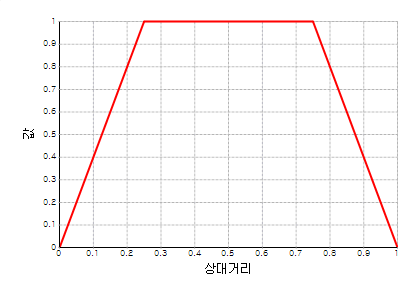

  • Trapezoid

    • Trapezoid 함수는 상대거리 0~1, 값 0~1 의 범위에서 사용자가 네개의 점을 직접 입력하여 정의하는 형태입니다 .

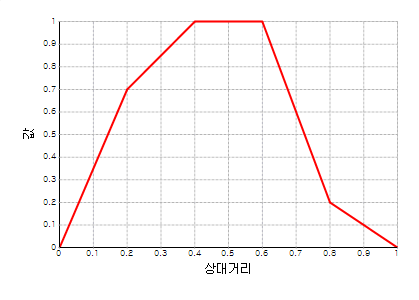

  • User defined

    • User defined 함수는 상대거리0~1, 값 0~1의 범위에서 사용자가 임의 개수의 점을 직접 입력하여 정의하는 형태입니다.


• 클릭하는 경우 새로운 함수가 추가됩니다.

• 클릭하는 경우 작성된 함수가 변경됩니다.
• 클릭하는 경우 작성된 함수가 삭제됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
