1차원 압밀 결과(Post Dialog) Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 1차원 압밀 결과(Post Dialog)

항목	내용
기능	Post Dialog의 구성은 침하량과 압밀도와 관련된 4개의 탭과 단계별 지반강도증가와 관련된 3개의 텝으로 구성되어 있습니다. 결과정보 화면에서의 해석위치와 레이어 세트 선택은 Post Dialog, 결과트리 목록과 연계되어 동작됩니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 윈도우 > 윈도우 > 결과트리

침하량과 압밀도 결과

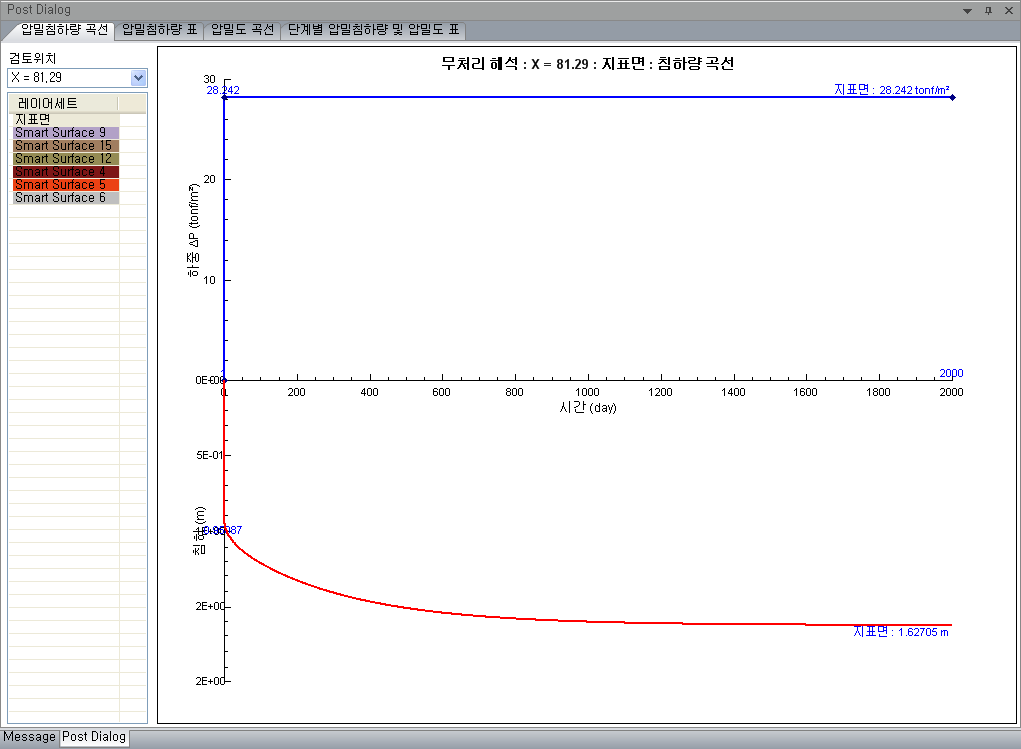

압밀침하량 곡선

• 검토위치에서의 시간-하중 그래프와 시간-침하량 그래프가 출력됩니다.
  • 검토위치
    • 확인하고자 하는 검토 위치를 설정합니다.
  • 레이어세트 테이블
    • 해당 검토위치에 위치하는 지표면 및 구성하고 있는 지층의 리스트입니다.
    • 레이어세트의 셀 색깔은 모델링 레이어세트 칼라와 동일하며, 선택시 해당 모델링에 표시됩니다.

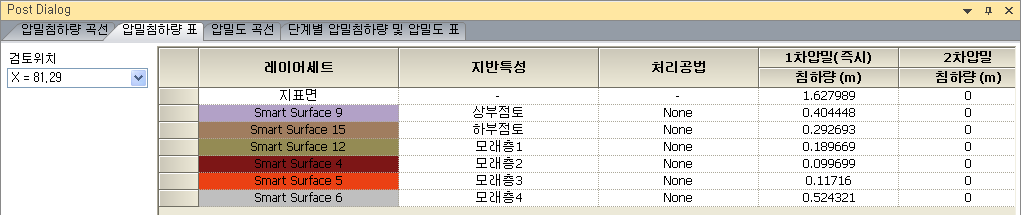

압밀침하량 표

• 검토위치에서의 지표면과 해당지층의 최종 1차압밀 침하량(사질토일 경우 즉시침하량)과 2차 압밀침하량결과를 출력합니다.

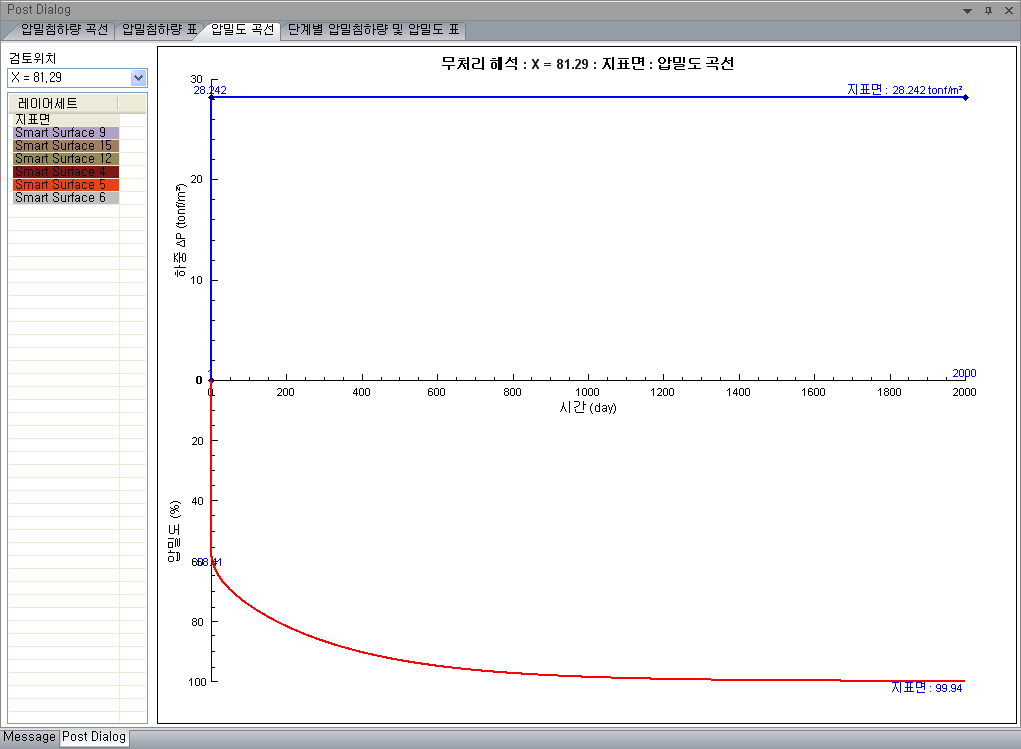

압밀도 곡선

• 검토위치에서의 시간-하중 그래프와 시간-압밀도 그래프가 출력됩니다.
  • 검토위치
    • 확인하고자 하는 검토 위치를 설정합니다.
  • 레이어세트 테이블
    • 해당 검토위치에 위치하는 지표면 및 구성하고 있는 지층의 리스트입니다.
    • 레이어세트의 셀 색깔은 모델링 레이어세트 칼라와 동일하며, 선택시 해당 모델링에 표시됩니다.

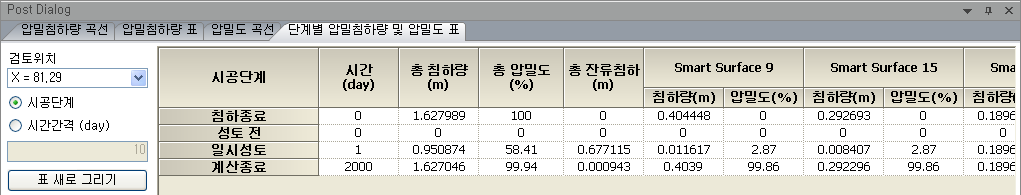

단계별 압밀침하량 및 압밀도 표

• 검토위치
  • 확인하고자 하는 검토위치를 설정합니다.
• 출력옵션
  • 시공단계
    • 시공단계별 전체 침하량, 압밀도, 잔류침하량 및 레이어 세트별 침하량과 압밀도 결과를 출력합니다.
  • 시간간격(day)
    • 사용자가 설정한 시간간격별 전체 침하량, 압밀도, 잔류침하량 및 레이어 세트별 침하량과 압밀도 결과를 출력합니다.

단계별 지반강도증가 Post Dialog

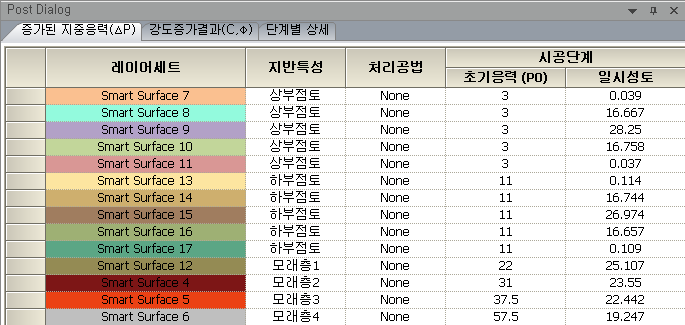

증가된 지중응력

• 해당 해석케이스의 각 지층의 초기지중응력과 각 단계(또는 일시성토)별 증가된 지중응력을 출력합니다.

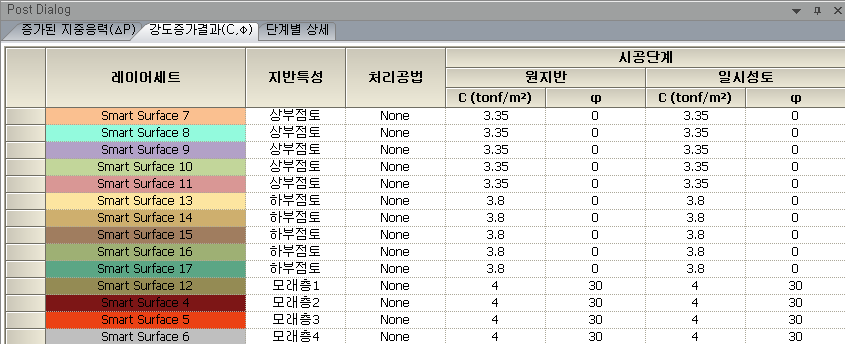

강도증가결과

• 해당 해석케이스의 각 지층의 초기지반강도와 각 단계(또는 일시성토)별 증가된 지반강도정수를 출력합니다.

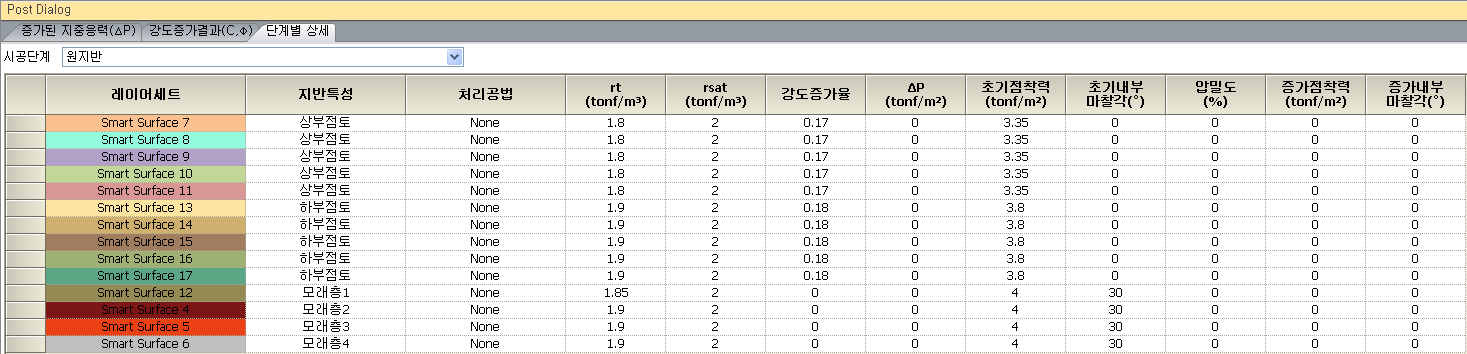

단계별 상세

• 해당 해석케이스의 각 지층의 각 단계(또는 일시성토)별 증가된 지반강도정수 산정 과정을 출력합니다.
  • 시공단계
    • 확인할 산정과정의 시공단계를 선택합니다.
