작업설정 Home > SoilWorks > SoilWorks-Rock > File > 작업설정

기능

• 파일의 종류에 따른 초기값을 설정합니다.
• 파일마다 서로 다른 설정을 적용할 수 있습니다.

호출

• 평사투영 / 한계평형 트리 > 작업설정 더블클릭
• 평사투영 / 한계평형 트리 > 작업설정 마우스 우측버튼 클릭 - 수정 선택

이름

• 새 파일의 이름을 설정합니다.
• 결과파일 생성 시 설정된 이름이 해당파일의 문서 이름으로 출력됩니다.

위치

• 프로젝트 파일을 저장할 경로를 지정합니다.
• 찾기 버튼으로 윈도우 탐색기를 열어 저장할 경로를 선택할 수 있습니다.

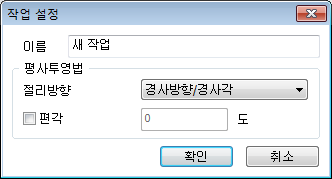

1. 평사투영법

• 1.1 절리방향

절리방향

• 절리 방향/각도를 표현하는 네 가지 기준 중 하나를 선택할 수 있습니다.

• 입력된 절리정보의 방향/각도 기준으로 사용되며 평사투영망에 표시되는 극점의 위치를 결정합니다.

  • DD (Dipdirection Dip) : 경사방향/경사각
  • SR (Strike Dip.R) : 주향/경사각R (오른손법칙)
  • SL (Strike Dip.L) : 주향/경사각L(왼속법칙)
  • TP (Trend Plunge) : 침강방향/침강각

  참고사항

  • 조사방향을 적용할 경우 절리정보는 조사방향에서 설정된 기준을 따릅니다.
  • 절리정보를 입력한 이후 기준을 변경할 경우 절리정보의 방향/각도를 새로 설정된 기준에 맞게 자동 환산하지 않습니다.
  • 따라서 기준변경 시 평사투영망에 표시되는 극점의 위치가 변경됩니다.
  • 수치를 환산할 경우 절리생성 > 데이터 변환 기능을 수행해야 합니다.

• 1.2 편각

  • 진북과 자북의 차이를 보정하기 위해 입력합니다.
  • 입력된 절리정보의 방향에 편각을 더하여 보정된 위치에 극점이 표현됩니다.

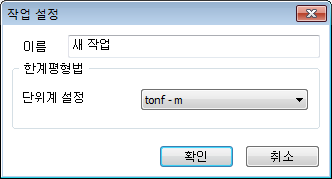

2. 한계평행법

단위계 설정

• 네가지 조합단위계 중 하나를 선택할 수 있습니다.
• 모델링 중 상태표시줄(Status bar) 에서도 변경할 수 있습니다.
