프로젝트설정 Home > SoilWorks > 모델링 > 보강토옹벽 형상계획 > 프로젝트설정

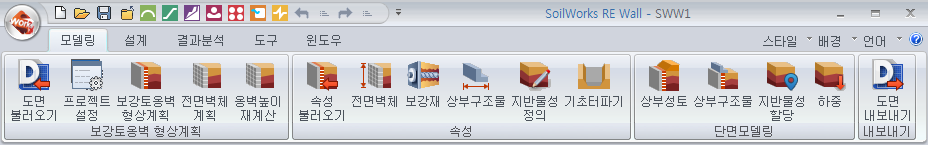

리본 메뉴의 프로젝트 설정 아이콘

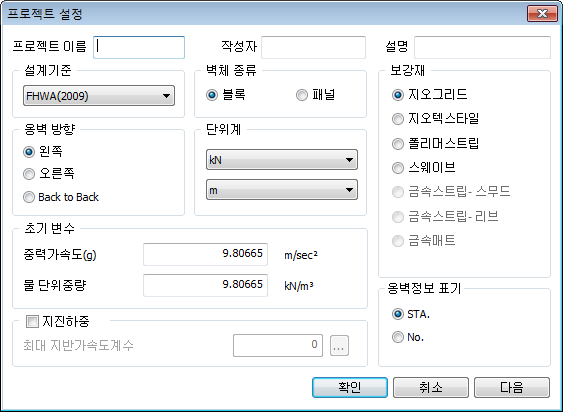

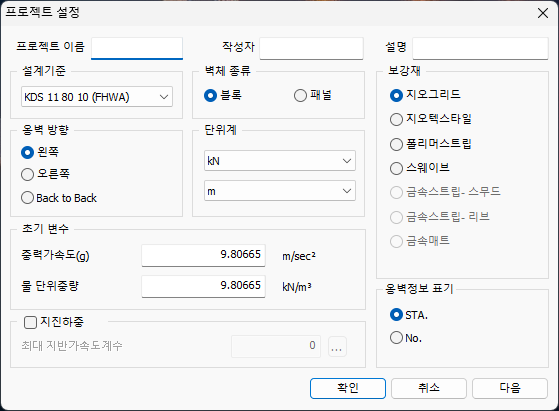

개요

해당 보강토옹벽 설계 프로젝트의 기본옵션을 설정합니다.
프로젝트이름과 작성자 정보를 입력할 수 있으며, 설계기준 (FHWA, NCMA, KDS), 벽체종류, 보강재종류, 벽체방향 등을 선택할 수 있습니다.
지진하중 체크박스를 선택하여 지진계수를 입력하여 지진시 검토 여부를 설정할 수 있습니다.

상세설명

구분

상세설명

프로젝트설정

- 전체 프로젝트의 이름을 입력합니다.

작성자

- 사용자/고객의 이름을 입력합니다.

설명

- 작업파일에 대한 요약정보를 입력할 수 있습니다.

설계기준

- 보강토 설계 기준을 정의합니다. KDS 11 80 10 (FHWA), KDS 11 80 10 (NCMA 3rd), FHWA(2009), NCMA 3rd 네 가지 방식이 있습니다.

- KDS 11 80 10 (FHWA) 및 KDS 11 80 10 (NCMA 3rd) 설계기준은 2025년 12월 개정된 "KDS 11 80 10 보강토옹벽" 설계기준에 따라 외적/내적안정 검토를 수행합니다.

옹벽방향

- 옹벽의 방향을 정의합니다.

- 왼쪽, 오른쪽, 좌우옹벽이 모두 존재하는 Back to Back 세 가지 타입이 존재합니다.

- 단, NCMA 3rd 설계기준은 Back to Back 방식에 대한 가이드가 없으므로 Back to Back 타입을 정의할 수 없습니다.

보강재

- 보강재 타입을 정의합니다.

- 지오그리드 ~ 금속매트까지 다양한 보강재를 제공하고 있으며, 설계기준과 벽체종류에 따른 설치 가능한 보강재 타입은 아래 표와 같습니다.

설계기준	벽체종류	사용가능 보강재
FHWA	Block	지오그리드, 지오텍스타일, 폴리머스트립, 스웨이브
FHWA	Panel	폴리머스트립, 스웨이브, 금속스트립(스무드/리브), 금속매트
NCMA	Block	지오그리드, 지오텍스타일

단위계

- 힘(Force)과 길이(Length) 단위계를 정의하며, 자동환산 가능합니다.

- 시간 단위는 sec로 고정되어 있습니다.

초기변수

- 설계에 사용할 변수를 정의합니다.

- 중력가속도(g)와 물의 단위중량을 입력합니다.

지진하중

- 지진시 검토를 위한 옵션입니다.

- 지진시 외적/내적 안정 검토에 필요한 최대가속도 계수(Am)를 구하기 위한 최대 지반가속도계수(A)를 입력합니다. 설계기준('건설교통부, 1997', 'KDS 17 10 00, 2024')을 선택하여 자동계산 할 수도 있습니다.

- '건설교통부, 1997' 설계기준은 지진구역과 중요도계수를 선택하여 최대 지반가속도계수를 계산합니다.

1) 지진구역 계수

지진구역	행정구역		지진구역계수(g)
I	시	서울특별시, 인천광역시, 대전광역시, 부산광역시, 대구광역시, 울산광역시, 광주광역시	0.11
I	도	경기도, 강원도 남부¹⁾, 충청북도, 충청남도, 경상북도, 전라북도, 전라남도 북동부²⁾	0.11
II	도	강원도 북부³⁾, 전라남도 남서부⁴⁾, 제주도	0.07

1) 강원도 남부(군, 시) : 영월, 정선, 삼척시, 강릉시, 동해시, 원주시, 태백시

2) 전라남도 북동부(군, 시) : 장성, 양양양, 곡성, 구례, 장흥, 보성, 여천, 화순, 광양시, 나주시, 여천시, 여수시, 순천시

3) 강원도 북부(군, 시) : 홍천, 철원, 횡성, 평창, 양구, 인제, 고성, 양양, 춘천시, 속초시

4) 전라남도 남서부(군, 시) : 무안, 신안, 완도, 진도, 해남, 영암, 강진, 고흥, 함평, 목포시

2) 중요도계수

재현주기	50년	100년	200년	500년	1,000년	2,400년
위험도계수	0.4	0.57	0.73	1.0	1.4	2.0

- "KDS 17 10 00 내진설계 일반" 설계기준이 추가되어, 'KDS 17 10 00, 2024' 설계기준은 지진구역(Z), 중요도계수(I), 지반종류를 선택하여 최대 지반가속도계수를 계산합니다.

- 지반종류에 따른 단주기 지반증폭계수(F_a)를 유효수평지반가속도(S)에 따라 산정하여 최대 지반가속도계수 계산에 반영합니다.

1) 지반의 분류 (KDS 17 10 00, 표 4.2-4)

지반종류	지반종류의 호칭	분류기준
지반종류	지반종류의 호칭	기반암 깊이, H (m)	토층 평균 전단파속도, V_s,soil (m/s)
S₁	암반 지반	1 미만	-
S₂	얇고 단단한 지반	1 ~ 20 이하	260 이상
S₃	얇고 연약한 지반	1 ~ 20 이하	260 미만
S₄	깊고 단단한 지반	20 초과	180 이상
S₅	깊고 연약한 지반	20 초과	180 미만
S₆	부지 고유의 특성평가 및 지반응답해석이 필요한 지반

2) 단주기 지반증폭계수, F_a (KDS 17 10 00, 표 4.2-8)

지반종류	S ≤ 0.1	S = 0.2	S = 0.3
S₂	1.4	1.4	1.3
S₃	1.7	1.5	1.3
S₄	1.6	1.4	1.2
S₅	1.8	1.3	1.3

- 단주기 지반증폭계수의 중간값은 유효수평지반가속도(S)에 대한 직선보간으로 산정합니다.

※ V_s,soil ≤ 120m/s 인 지반(= S₆ 지반)은 지반응답해석 수행이 필요합니다.

옹벽정보 표기

- 옹벽 정보를 'STA'으로 표기할지 'No'로 표기할지를 정의합니다.

최종 수정일: 2026-07-09
