선축변경 Home > SoilWorks > 연약지반(SoftGround) > 기하형상 > 편집 > 선축변경

항목	내용

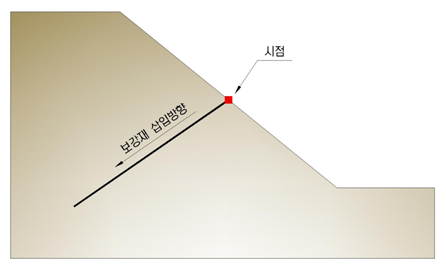

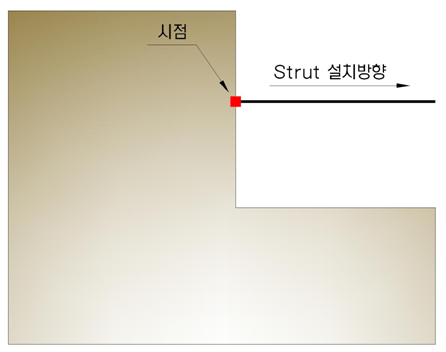

기능	선의 시작점과 끝점을 변경하는 기능입니다.('모델 > 객체정보'에서 '선'을 선택하면 시작점과 끝점 위치정보를 확인할 수 있습니다.) 사면(LEM)해석에서 보강재의 보강력 계산은 선의 방향에 영향을 받습니다. 때문에 선의 방향이 보강재 삽입 방향과 반대인 경우 선의 축을 변경하는 기능입니다. (보강재(LEM) 구조특성을 선에 할당하면 시작점에 레이블이 표현됩니다. 시작점의 위치가 반대로 표현되는 경우 '선축변경' 기능을 사용하여 위치를 변경할 수 있습니다.) (Nail(LEM), Anchor(LEM), Strip(LEM)은 시작점에서 끝점으로 보강재가 삽입되도록 방향을 잡아야 하고, Strut(LEM)은 strut과 사면이 닿는 점을 시작점으로 잡아서, 사면 안쪽으로 압축력이 작용하도록 방향을 잡아야 합니다.)
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `기하형상` > `편집` > `선축변경` Command : `Reverseline`
