기능
- SoilWorks-Rock에서는 리본메뉴와 별도로 자주 실행하는 기능들의 빠른 접근을 위해 모델 View에 툴바를 제공하고 있으며 세부 기능은 아래와 같습니다.
상세설명
| 구분 | 상세설명 |
|---|---|
 3차원보기 (Isometric View) |
비탈면 관측시점 중 3차원 보기입니다. 전체좌표계 기준 X, Y, Z 방향을 모두 볼 수 있습니다.  |
 정면 (Front View) |
비탈면 관측시점 중 정면 보기입니다. 전체좌표계 기준 Y, Z 평면을 Z축 기준으로 180도 회전한 평면에 해당됩니다.  |
 후면 (Rear View) |
비탈면 관측시점 중 후면 보기입니다. 전체좌표계 기준 Y, Z 평면에 해당됩니다.  |
 윗면 (Top View) |
비탈면 관측시점 중 윗면 보기입니다. 전체좌표계 기준 X, Y 평면을 Y축, X축 기준으로 각각 90도 회전한 평면에 해당됩니다.  |
 밑면 (Bottom View) |
비탈면 관측시점 중 밑면 보기입니다. 전체좌표계 기준 X, Y 평면을 Y축, X축 기준으로 각각 90도 회전한 평면에 해당됩니다.  |
 좌측면 (Left View) |
비탈면 관측시점 중 좌측면 보기입니다. 전체좌표계 기준 X, Z 평면을 Z축 기준으로 180도 회전한 평면에 해당됩니다.  |
 우측면 (Right View) |
비탈면 관측시점 중 우측면 보기입니다. 전체좌표계 기준 X, Z 평면에 해당됩니다.  |
 모델 전체보기 (Zoom All) |
부분 확대 및 이동되어 있는 비탈면 형상을 전체보기 모드로 변경합니다. 모델 View 중앙에 비탈면을 위치시킵니다. |
 영역확대 (Zoom Window) |
선택한 특정 영역을 확대하는 기능입니다. 보강재 위치, 길이 등을 절리면 형상에서 확인하고자 할 경우 유용합니다. |
 확대/축소 (Zoom-in / Zoom-out) |
비탈면 형상 확대 / 축소 기능입니다. 마우스 스크롤 UP / DOWN에 해당됩니다. |
 평행이동 (Pan) |
비탈면 형상 전체를 좌,우/상,하로 이동시키는 기능입니다. Ctrl키와 마우스 스크롤 버튼을 누른 상태에서 이동하는 것에 해당됩니다. |
 회전 (Rotate) |
비탈면 형상을 도심을 중심으로 회전시키는 기능입니다. 마우스 스크롤 버튼을 누른 상태에서 이동하는 것에 해당됩니다. |
 슬라이딩 (Sliding) |
형성된 파괴블럭(쐐기)을 미끄러지는 방향과 역방향으로 이동시키며 시뮬레이션하는 기능입니다. Ctrl 키와 마우스 스크롤 UP / DOWN 에 해당됩니다. |

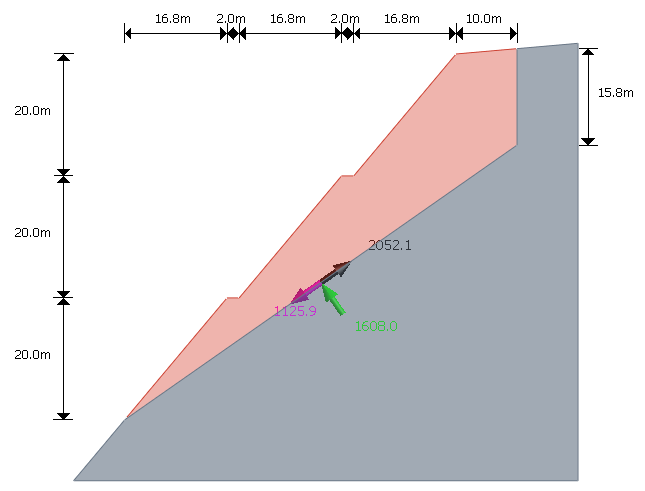

 치수선 (Dimension) |
평면파괴 유형에 대해 우측면 2D View로 비탈면과 파괴블럭의 치수를 표현해 줍니다.  |
최종 수정일: 2026-03-25
