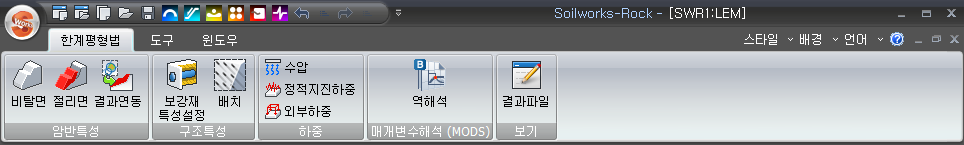

파괴유형별 수압의 분포 형태와 크기를 설정합니다.
수압작용영역(%)를 입력하여 절리면 전체 높이에 대한 비율로 수위의 위치를 설정하거나 등분포(사용자정의) 를 통해 직접 수압의 크기를 적용할 수 있습니다.
물의 단위중량은 1t/m3으로 기본 설정되어 있으며, 변경 가능합니다.
절리면을 정의한 이후에 수압을 적용할 수 있으며 입력된 수압은 절리면의 법선방향으로 자동 적용됩니다.
수압정의 시 안전율은 즉시 갱신되며 결과확인창 또는 결과파일에서 각 절리면에 작용하는 수압을 확인할 수 있습니다.

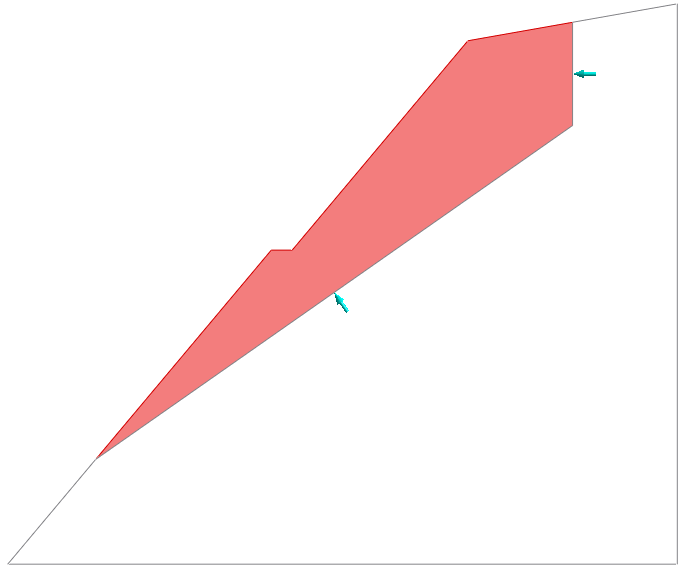

수압적용 시 수압이 작용되는 위치가 화살표로 표시됩니다.
방향은 수압작용면의 법선방향입니다.
작업트리에서 마우스 우측버튼 메뉴를 통해 수정 또는 삭제(수압적용안함)할 수 있습니다.

수압분포형태

- 인장균열 고려 여부에 따라 선형분포, 삼각형분포, 등분포, (인장균열 기준)으로 나누어 적용할 수 있습니다.

- 설정된 분포형태에 따라 하단 입력창의 활성화/비활성화가 결정됩니다.

분포형태와 물의 단위중량 × 절리면 전체 높이 × 수압작용영역(%)으로 절리면에 작용하는 최대수압이 자동 계산되며, 등분포 선택 시 작용수압을 직접 입력할 수 있습니다.

선형분포 (인장균열 무)	선형분포 (인장균열 유)

- 최대수압이 절리면 시작점에 작용한다는 설정입니다. 4가지 분포형태 중 최대 수압의 크기가 가장 크게 계산되며, 절리 시작점에서의 배수조건이 없을 경우 적용할 수 있습니다.

삼각형 분포 (인장균열 무)	삼각형 분포 (인장균열 유)

- 수압작용영역 중 최대 수압이 중간지점에 작용한다는 설정입니다. 선형으로 증가하고 감소하여 절리 시작점과 끝점의 작용수압은 0이 됩니다.

등분포 (인장균열 무)	등분포 (인장균열 유)

- 실제 작용수압에 대한 데이터가 있을 경우 유용합니다.
- 절리면과 인장균열면에 평균 수압을 압력하중의 형태로 직접 입력합니다.
- 따라서 수압을 계산하기 위한 물의 단위중량, 수압작용영역은 비활성화됩니다.

인장균열 기준	절리면 작용수압 고려안함

- 절리면에서 인장균열을 고려했을 경우에만 선택할 수 있는 옵션입니다.
- 인장균열면이 계측된 비탈면에 대해 우기 시 단기 안정성 검토에 유용하며, 인장균열면 끝점에 최대수압이 작용된다는 설정입니다.

인장균열 기준 선택 시 절리면 작용수압 고려안함 옵션이 활성화됩니다. 절리면이 불투수층일 경우 옵션에 체크하면 절리면 작용수압을 해석에서 제외시킬 수 있습니다.

물의 단위중량

- 분포형태가 등분포인 경우를 제외하고 최대작용수압 계산 시 사용되며 변경 적용할 수 있습니다.

수압작용영역(%)

- 등분포 형태일 경우 활성화되지 않습니다.

- 수위선의 높이를 절리면 전체(선형/삼각형 분포), 또는 인장균열면(인장균열 기준) 높이의 비율(%)로 입력하며, 최대작용수압 계산 시 사용됩니다.

수압작용영역 = 50% 적용 시 분포형태에 따른 작용수압은 아래와 같습니다.

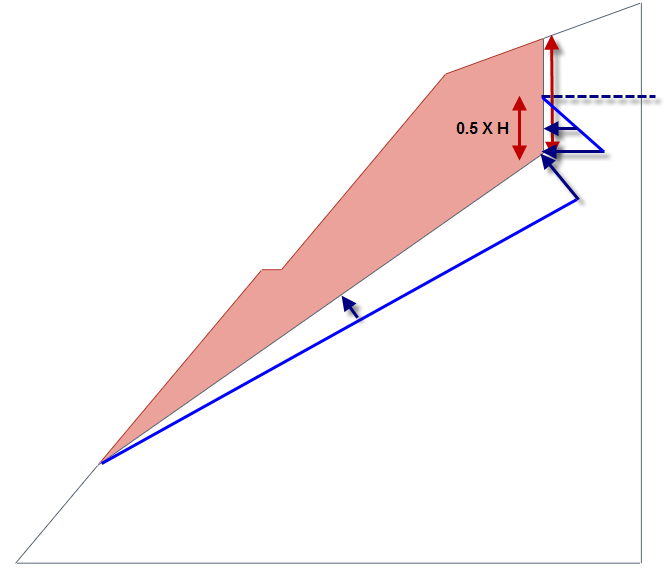

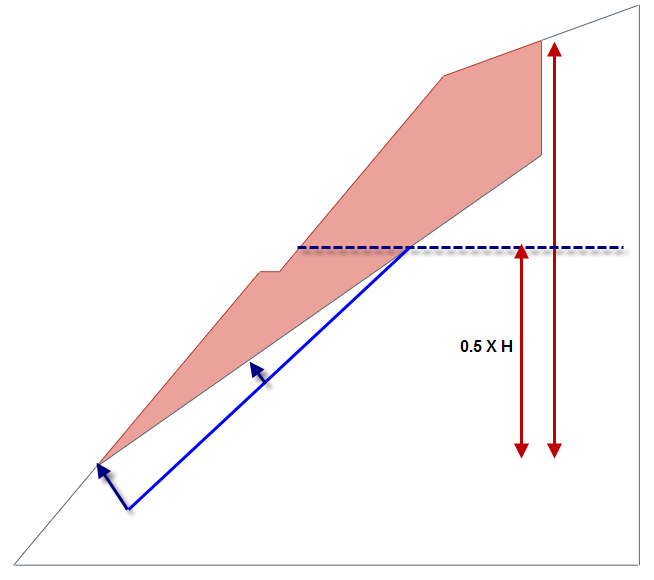

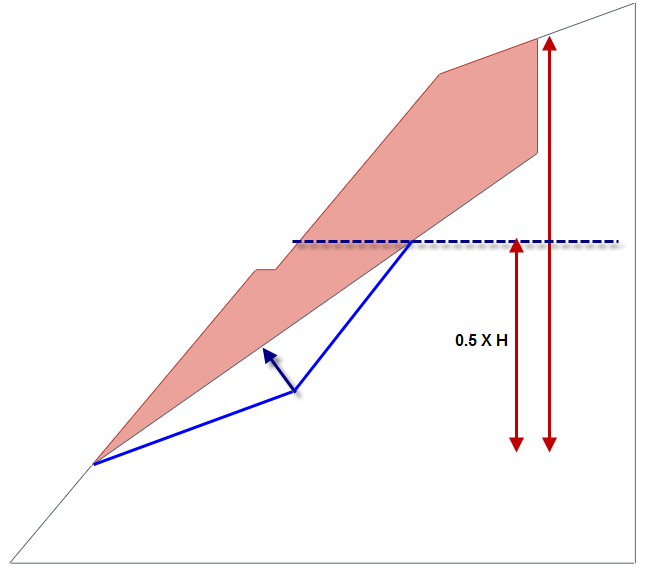

(1) 선형분포	(2) 삼각형분포	(3) 인장균열 기준

가이드 이미지

- 분포형태와 옵션체크 여부에 따른 입력 가이드 이미지를 보이기/감추기할 수 있습니다.

수압분포형태

- 등분포 형태와 사용자정의 기준으로 나누어 적용할 수 있습니다.

- 설정된 분포형태에 따라 하단 입력창의 활성화/비활성화가 결정됩니다.

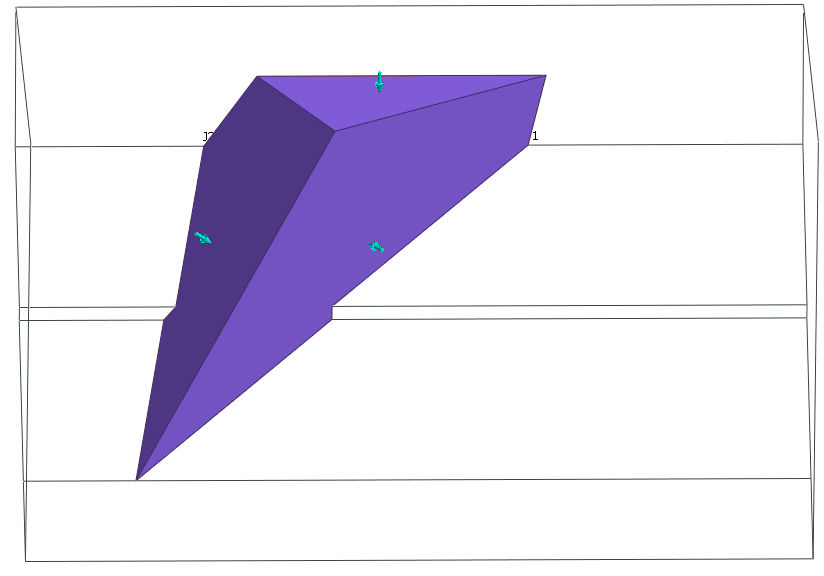

쐐기파괴에서 수압은 두 절리면과 인장균열면(인장균열 고려 시)에 각각 작용영역에 의해 계산된 혹은 사용자 정의로 입력된 평균수압을 적용하는 방식입니다. 인장균열 고려여부에 따라 계산되는 평균수압은 아래와 같습니다.

등분포 (인장균열 무)	등분포 (인장균열 유)

수압 = 1/6 × 물의단위중량 × Hw × (작용영역)³ ex) 단위중량 = 1 t/m³, 쐐기전체높이 = 10m, 수압작용영역 = 65% > 1/6 × 1 × 10 × (0.65)³ = 0.458 t/m²	수압 = 1/3 × 물의단위중량 × Ht × (작용영역)³ ex) 단위중량 = 1 t/m³, 인장균열면 높이 = 5m, 수압작용영역 = 50% > 1/3 × 1 × 5 × (0.5)³ = 0.21 t/m²

- 위에서 계산된 단위 면적당 수압에 자동 계산된 각 절리면, 인장균열면의 면적을 곱하여 최종 수압으로 적용합니다.

사용자 정의

- 평면파괴에서 등분포와 같이 실제 작용수압에 대한 데이터가 있을 경우 유용합니다.
- 절리면과 인장균열면에 평균 수압을 압력 하중의 형태로 직접 입력합니다.
- 따라서 수압을 계산하기 위한 물의 단위중량, 수압작용영역은 비활성화됩니다.
