스프링 Home > SoilWorks > 연약지반(SoftGround) > 모델 > 요소 > 스프링

항목	내용
기능	탄성경계 요소는 모델의 경계부분에 위치한 인접구조 또는 지반 등의 강성을 고려할 때나 자유도가 부족한 요소(트러스 요소 등)가 상호 접합될 경우 접합 절점에서 발생할 수 있는 오류를 방지하는데 주로 사용됩니다. 탄성경계 요소는 절점당 전체 좌표계 기준의 2개 자유도(이동방향 2개 성분, 회전방향 1개 성분)에 대해 입력이 가능하며 선방향 탄성성분은 단위 길이당 힘의 단위로 입력되고 회전방향 탄성성분은 단위 각도(Radian)당 모멘트 단위로 입력됩니다. 일반적인 경우라면 해석모델 외곽에 변위 경계조건을 부여하나, 구조해석 혹은 동해석과 같이 특수한 경우 스프링을 사용하여 탄성경계 조건을 부여합니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 요소 > 스프링 Command Line : SpringElement를 입력합니다.

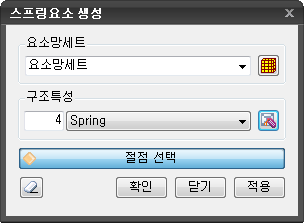

<스프링요소 생성>

요소망세트

• 요소망 세트의 이름을 입력합니다. 추가로 요소망세트를 입력하거나 수정, 삭제가 필요한 경우 우측의 요소망세트 정의 버튼을 이용합니다.

구조특성

• 스프링의 구조재질를 입력합니다. 추가로 구조부재특성을 입력하거나 수정, 삭제가 필요한 경우 우측의 구조부재특성 정의 버튼을 이용합니다. (모델 > 재질속성 > 구조재질 을 호출합니다.)

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 요소가 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 요소가 생성된 후 다시 절점 선택 상태로 전환됩니다.
