특성보기 Home > SoilWorks > 침투(Seepage) > 모델 > 객체정보 > 특성보기

항목	내용
기능	지반물성/구조특성/배수재특성이 할당된 요소/레이어에 ID를 표현하는 기능입니다. '속성변경' 기능으로 변경된 특성정보도 확인할 수 있습니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 모델 > 객체 정보 > 특성보기

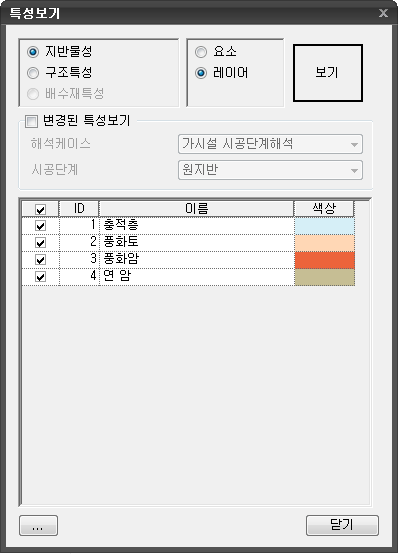

<특성보기>

지반물성

• 지반물성 정보를 확인할 경우에 선택합니다.

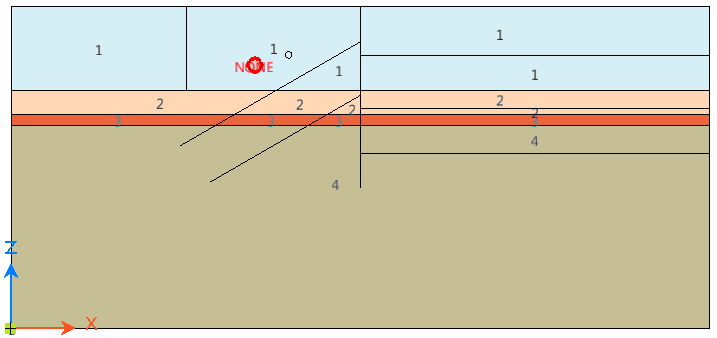

• 레이어에 지반물성이 할당되지 않은 경우, 아래 그림과 같이 'NONE'으로 하이라이트 표시됩니다.

<레이어 지반물성>

구조특성

• 구조특성 정보를 확인할 경우에 선택합니다.

배수재특성

• 배수재특성 정보를 확인할 경우에 선택합니다(압밀모듈에서만 활성화 됩니다.)

요소

• 지반물성/구조특성이 할당된 요소를 기준으로 ID를 출력해 줍니다.

레이어

• 지반물성/구조특성/배수재특성이 할당된 레이어를 기준으로 ID를 출력해 줍니다.

보기

• ID 출력여부를 선택합니다.

변경된 특성보기

• 속성변경으로 지정한 특성정보를 시공단계 별로 확인하고자 할 때 선택합니다.

해석케이스

• 확인하고자 하는 해석케이스를 선택합니다.

시공단계

• 단계 별로 지정되어 있는 변경된 특성정보를 확인하고자 할 때 선택합니다.

ID

• 특성에 부여된 고유 ID 입니다.

이름

• 특성 이름 입니다. 지반물성/구조특성/배수재특성에서 수정할 수 있습니다.

색상

• 특성에 부여되어 있는 색상 입니다. 지반물성/구조특성/배수재특성에서 수정할 수 있습니다.

• 요소/레이어에 출력할 ID의 문자크기를 설정합니다.

<특성보기 화면설정>

• 클릭하는 경우 객체정보 대화창이 닫힙니다.
