리스트 Home > SoilWorks > Drawing-for-Geotech > 도구 > 조회 > 리스트
선택한 객체의 특성 데이터를 표시합니다.
실행방법
-
실행경로 : 메인 메뉴에서 [도구] > [조회] > [리스트]
-
명령어 : LIST
-
단축키 : LI,LS
관련기능
| 명령 | |||
|---|---|---|---|
| 반지름 | 거리 | 각도 | 면적 |
| ID 좌표 | 시간 | 상태 | 변수설정 |
| 시스템변수 | |||
|---|---|---|---|
| SETBYLAYERMODE | PICKFIRST | PALETTEOPAQUE | DBLCLKEDIT |
| LUPREC | OPMSTATE | ||

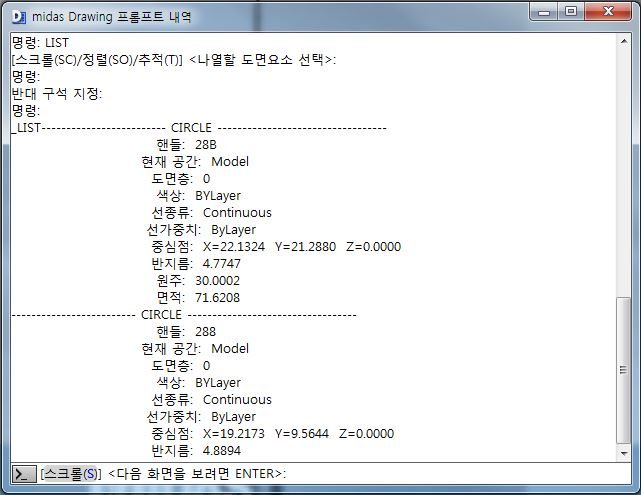

명령행
명령행
명령: LIST
스크롤(SC)/연속적(SE)/추적(T)/<나열할 도면요소 선택>:
세트 내의 도면요소: <n>
▷
명령:LIST
상세설명
- LIST 명령은 선택된 객체에 대한 데이터베이스 정보를 문자 윈도우에 표시합니다.
- 문자 윈도우는 객체 유형, 객체 도면층 및 현재 사용자 좌표계(UCS)를 기준으로 한 X, Y, Z 위치를 표시하며 객체가 모형 공간에 있는지
- 도면 공간에 있는지 여부를 표시합니다.
- 또한 LIST는 다음 정보를 보고합니다.
- 색상, 선종류 및 선가중치 정보 - 이러한 특성이 BYLAYER로 설정되어 있지 않을 경우
- 중심점
- 반지름
- 원주
- 면적
최종 수정일: 2026-03-25
