응답스펙트럼 함수 Home > SoilWorks > 동해석(Dynamic) > 하중&경계조건&해석 > 응답스펙트럼 > 함수

항목 내용
기능 응답스펙트럼 해석을 위한 스펙트럼 데이터를 생성하는 기능입니다.
적용모듈 터널   사면   침투   기초   동해석   압밀
호출 메인메뉴 : 하중 & 경계조건 & 해석  > 응답스펙트럼 > 함수
Command : RSFunction"을 입력합니다.

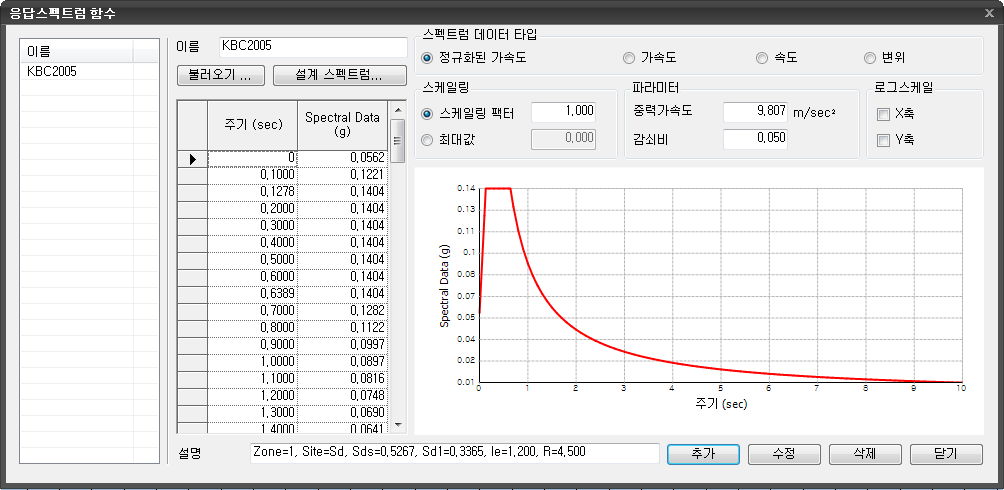

응답스펙트럼 함수

이름

  • 응답스펙트럼 함수의 이름을 입력합니다.

불러오기

  • 기 생성된 함수를 불러오기합니다.(Seismic data generator file(*.sgs)을 불러오기합니다.)
    • 설계 스펙트럼
  • 설계 스펙트럼
    • 기준에 맞는 설계 스펙트럼을 생성할 수 있습니다.
    • 선택한 설계 스펙트럼에 따라 입력받는 파라미터가 달라 집니다.
    • 설계 응답스펙트럼을 생성합니다.
    • 클릭하면 '설계 스펙트럼' 대화창이 호출됩니다.

스펙트럼 데이터 타입

  • 스펙트럼 데이터의 형식을 선택합니다.
    • 정규화된 가속도
      • 정규화된 가속도 형식의 데이터를 입력합니다.
    • 가속도
      • 가속도 형식의 데이터를 입력합니다.
    • 속도
      • 속도 형식의 데이터를 입력합니다.
    • 변위
      • 변위 형식의 데이터를 입력합니다.

스케일링

  • 응답스펙트럼 데이터의 증감계수를 입력합니다.
    • 스케일링 팩터
      • 입력 그래프의 증감계수를 설정합니다.
      • 기본값은 1입니다.
    • 최대값
      • 최대값을 설정할 수 있습니다.

파라미터

  • 변수를 입력합니다.
    • 중력가속도
      • 중력가속도를 입력합니다.
      • 기본값은 9.807m/sec 2 입니다.
    • 감쇠비
      • 댐핑상수를 입력합니다.

로그스케일

  • 로그스케일이 표시될 축을 선택합니다..
    • X축
      • 그래프의 X축을 Log 간격으로 설정합니다.
    • Y축
      • 그래프의 Y축을 Log 간격으로 설정합니다.

설명

  • 응답스펙트럼 함수를 설명하는 간단한 설명문을 입력합니다.


  • 클릭하는 경우 새로운 응답스펙트럼 함수가 추가됩니다.
  • 클릭하는 경우 작성된 응답스펙트럼 함수가 변경됩니다.
  • 클릭하는 경우 작성된 응답스펙트럼 함수가 삭제됩니다.
  • , 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

참고사항

  • 응답스펙트럼에서는 사용자의 편의를 고려하여 다음과 같이 3가지의 응답스펙트럼 함수 입력방법을 제공하고 있습니다.

    • 자주 사용되는 응답스펙트럼 함수 데이터를 파일로 저장한 다음 읽어들이는 방법
    • 데이터베이스에 내장된 응답스펙트럼 함수 데이터를 호출하는 방법
    • 사용자가 직접 입력하는 방법

  • [1]. 자주 사용되는 응답스펙트럼 함수 데이터를 파일로 저장한 다음 읽어들이는 방법

    • 응답스펙트럼 함수를 이미 만들어진 데이터에서 읽어 입력하는 경우에 사용되며, 데이터는 확장자를 '.sgs'나 '.spd'로 하는 파일로 다음과 같은 형식으로 작성합니다.

    • 'fn.sgs' 파일의 형식

      코드/데이터 설명
      *SGSw 이 파일이 SoilWorks의 지진데이터 자동 추출 모듈인 "Seismic Data Generator"의 데이터 형식임을 나타내는 선언문
      *TITLE, ATC 3-06 Design Spectrum 전체주석문 1
      *TITLE, Soil=1.0 Aa=1.00 Av=1.00 RMF=1.00 전체주석문 2
      *X-AXIS, Period Tn (sec) 가로축(\(X\)축) 설명문
      *Y-AXIS, Absolute Acceleration (g) 세로축(\(Y\)축) 설명문
      *UNIT&TYPE, GRAV, ACCEL 적용된 단위(\(g\))와 데이터 종류(\(\text{Accel.}\)) 설명문
      *FLAGS, 0, 0 -
      *DATA -
      1.00000E-006, 2.50000E+000 \(X\) : Period, \(Y\): Spectral Data
      4.00000E-002, 2.50000E+000 -
      8.00000E-002, 2.50000E+000 -
      1.20000E-001, 2.50000E+000 -
      : -

    • 'fn.sgs' 파일의 형식 - 사용자가 입력

      구분 입력 내용 및 규칙
      선택사항 ** 주석 - 어느 곳에나 입력 가능
      - *UNIT : \(\text{MM, CM, M, INCH, FEET, GRAV}\) 가능
      - *TYPE : \(\text{ACCEL, VELO, DISP}\) 가능
      필수사항 *Data
      - \(X_1, Y_1\) (\(X\) : Period, \(Y\) : Spectral Data)
      - \(X_2, Y_2\)
      - \(X_3, Y_3\)
      - :

  • [2]. SoilWorks의 데이터베이스에 내장된 스펙트럼데이터를 호출하는 방법

    • 각종 기준에 따른 스펙트럼함수를 생성하여 입력할 경우에 사용되며, 스펙트럼 함수 목록에서 기준을 선택하고, 원하는 변수들을 입력합니다.

    • 내장된 설계용 스펙트럼의 종류는 다음과 같습니다.

      국가/지역 적용 설계기준
      Korea \(Arch.1992\), \(Arch.2000\), \(Bridge\), \(KBC(2005)\)
      China \(GB50011-2001\), \(JTJ004-89\), \(GBJ11-87\), \(Shanghai(DGJ08-9-2003)\), \(GB50111-2006\), \(JTG/T\ B02-01-2008\)
      Japan \(Arch.2000\), \(Bridge.2002\)
      Others \(Eurocode-8(1996\ Design/Elastic)\), \(Eurocode-8(2004)\), \(IBC2000(ASCE7-98)\), \(NBC(1995)\)

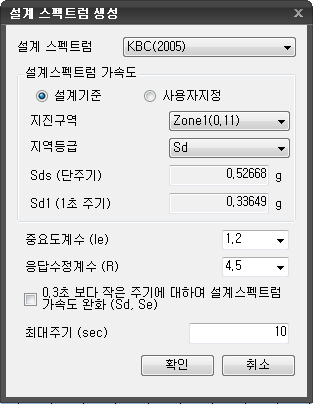

      스펙트럼설계 생성

  • [3]. 응답스펙트럼 함수 추가/수정/보이기 대화상자의 입력란에 직접 입력하는 방법

    • 대화상자 좌측의 입력란에 주기와 스펙트럼값을 사용자가 직접 입력합니다.
    • 위와 같이 입력된 스펙트럼함수는 주기에 대한 스펙트럼값을 그래프로 처리하므로, 그 형태를 쉽게 파악할 수 있습니다.
    • 응답스펙트럼해석에서는 구조물의 고유주기에 해당하는 스펙트럼함수 값을 선형 보간하여 사용하기 때문에 스펙트럼곡선의 곡률이 급격히 변화하는 부분에 대해서는 여러 구간으로 나누어 조밀한 스펙트럼값을 갖도록 하는 것이 바람직하고, 스펙트럼함수의 주기범위는 구조물의 고유주기를 모두 포함하도록 하여야 합니다.
