속성변경 Home > SoilWorks > 사면(Slope) > 하중 & 경계조건 > 경계 > 속성변경

항목	내용
기능	시공단계 중 요소망의 물성이 변화되는 것을 모사하기 위한 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 하중 & 경계조건 > 경계 > 속성변경 Command : ChangeAttribute"

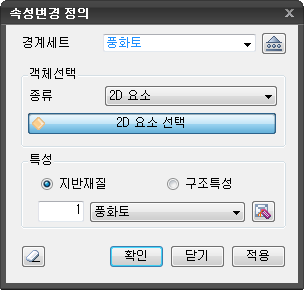

속성변경 정의

경계세트

• 물성변환 경계조건의 이름을 입력합니다. 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창을 불러와 경계조건 집합을 생성합니다.

객체선택

• 물성변환 경계조건을 할당할 요소의 종류를 결정 및 선택합니다.

지반재질

• 지반요소의 물성을 변경할 경우에 선택합니다. (2차원 요소를 선택할 수 있도록 선택이 변경됩니다.)

구조특성

• 구조요소의 특성을 변경할 경우에 선택합니다.(1차원 요소를 선택할 수 있도록 선택이 변경됩니다.)

지반재질(구조특성)

• 대상선택방법에 따라 변경할 속성을 선택하여 정의합니다. 변경 전 물성의 속성과 변경 후 물성의 속성이 같아야만 경계조건을 생성할 수 있습니다.

• 예를 들어 변경대상이 구조요소라면 변경 후의 속성도 반드시 구조재질(Structural Property)이어야 합니다.

• 추가로 지반재질(구조특성)을 입력하거나 수정, 삭제가 필요한 경우 우측의 지반재질(구조특성) 정의 버튼을 이용합니다. (모델 > 재질속성 > 지반물성 또는 구조재질을 호출합니다.)

• 대화상자가 초기화 상태로 전환됩니다.

• 클릭하는 경우 경계조건이 생성된 후 대화상자가 종료됩니다.

• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

• 클릭하는 경우 경계조건이 생성된 후 다시 요소선택 상태로 전환됩니다.

참고사항

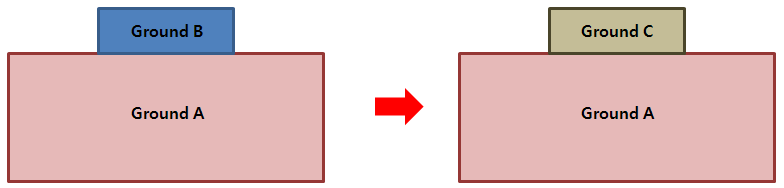

• 아래 그림과 같이 초기 원지반이 A와 B의 지층으로 구성되어 있으나, 시공단계 중 B지층이 C의 지층으로 변화하는 것을 모사하는 경우 추가의 요소를 만드는 것이 아니라 속성변경 기능을 통해 지반조건의 변화를 모사할 수 있습니다.

• 대표적인 활용 예로는 터널해석시 지보재인 숏크리트가 시공단계에 따라 경화되는 것을 모사하는 경우입니다.
