절점수두 Home > SoilWorks > 침투(Seepage) > 경계조건/해석 > 경계 > 절점수두

항목	내용
기능	수두(Head)를 입력하는 기능입니다.
적용모듈	터널   사면   침투   기초   동해석   압밀
호출	메인메뉴 : 경계조건 & 해석 > 경계 > 절점수두 Command : NodalHead"

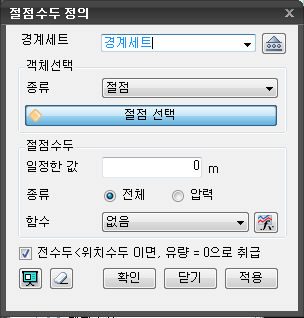

절점수두

경계세트

• 수두경계조건의 이름을 입력합니다.
• 미리 정의되어있는 경계조건 집합이 없는 경우 우측의 버튼을 클릭하여 경계세트 정의 대화창 을 불러와 경계조건 집합을 생성합니다.

객체선택

• 경계조건을 할당할 객체를 선택합니다.
  • 절점
    • 절점을 직접선택하여 할당하는 경우에 선택합니다.
  • 선
    • 선(Curve)을 선택하여 할당합니다.

절점수두

• 수두정보를 입력합니다.
  • 값
    • 전수두 / 압력수두 값을 입력합니다.
  • 종류
    • 전수두(전체) / 압력수두(압력)를 선택합니다.
  • 함수
    • 침투경계조건 함수를 활용하는 경우 체크하여 입력된 함수를 선택하거나 을 클릭하여 대화상자 호출 후 입력합니다.
    • (하중 & 경계조건 & 해석 > 하중 > 침투함수 )

전수두<위치수두 이면, 유량=0 으로 취급

• 급격하게 수위가 변화하는 조건 등으로 인해 전수두보다 위치수두가 커진 경우, 유량 값을 0 으로 설정하여 간극수압을 강제로 소산시킵니다.

• 미리보기를 클릭하여 수두 경계조건의 생성을 확인할 수 있습니다.
• 대화상자가 초기화 상태로 전환됩니다.
• 클릭하는 경우 수두 경계조건이 생성된 후 대화상자가 종료됩니다.
• 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
• 클릭하는 경우 수두 경계조건이 생성된 후 다시 절점 선택 상태로 전환됩니다.

참고사항

• 수두 경계조건은 전수두(Total Head)와 압력수두(Pressure Head)방식을 해석조건에 따라 선택적으로 입력할 수 있습니다.

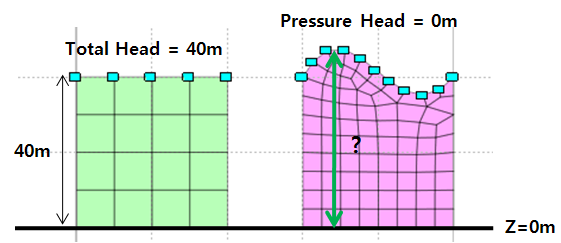

• 아래 그림과 같이 전체 좌표계 Z축의 높이가 0인 지점으로부터 경계조건을 정의할 절점의 위치를 알기 쉬운 경우에는 전수두를 직접입력하는 것이 편하지만, 오른쪽과 같이 높이를 정확히 알기 어렵고 높이가 변화하는 경우에는 압력수두를 0으로 입력하는 것이 편리합니다.
