배수재특성 Home > SoilWorks > 연약지반(SoftGround) > 1차원 압밀 > 재질속성 > 배수재특성

항목	내용
기능	배수재 특성을 정의합니다.
적용모듈	터널 사면 침투 기초 동해석 압밀
호출	메인메뉴 : `1차원 압밀` > `재질속성` > `배수재특성` Command Line : `DrainProperty`를 입력합니다.

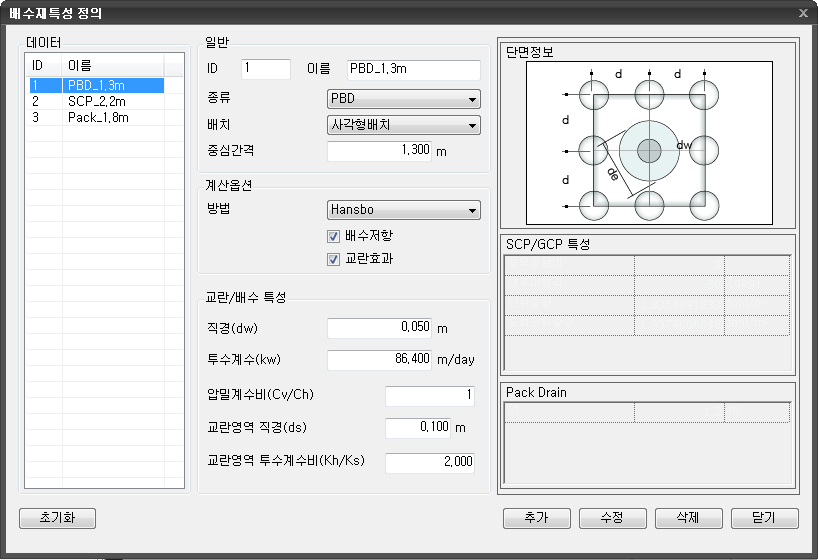

배수재특성 정의

데 이터

입력된 배수재특성이 표시됩니다.
데이터를 선택해 수정할 수 있습니다.

일반

ID
- 배수재의 번호가 표시됩니다.
- 사용자가 배수재를 정의하는 순서대로 번호가 부여됩니다.
이름
- 배수재의 이름을 입력합니다.
종류
- 계산을 위한 배수재의 종류를 선택합니다.
- PBD
  - Plastic Board Drain, 연약지반 개량에 있어 경제성, 시공성 및 품질관리 측면에서 유리한 플라스틱 보드 드레인 배수재를 활용하는 공법입니다.
- SCP
  - Sand Compaction Pile, 연약지반 중에 진동하중을 이용하여 모래를 압입하여 다짐말뚝을 조성하는 공법입니다.
- GCP
  - Gravel Compaction Pile, 연약지반 중에 진동하중을 이용하여 자갈을 압입하여 다짐말뚝을 조성하는 공법입니다.
- SD
  - Sand Drain, 지중에 연직으로 설치하여 간극수를 탈수시켜 배수거리를 단축시킴으로서 압밀을 촉진시킵니다.

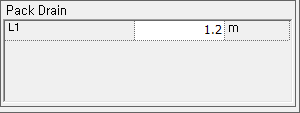

- Pack
  - Pack Drain, Polyethylene 망태에 모래를 채워 넣은 모래기둥을 지반 중에 타설하여 지반의 압밀배수를 촉진시킵니다.
- CD
  - Cylindrical Drain, 연약한 점성토 지반에 배수가 잘되는 배수용 보드를 타입하여 지반 내의 간극수를 지표면으로 배출시키므로서 압밀침하를 촉진시킵니다.
- Fiber
  - 배수효과가 뛰어난 섬유를 이용한 배수재로 지중에 연직으로 설치하여 간극수를 탈수시켜 배수거리를 단축시킴으로서 압밀을 촉진시킵니다.
  - 최근 코코넛 섬유나 항마 섬유와 같은 천연섬유를 이용한 친환경 배수재로 적용되기도 한다.
배치
- 배수재의 배치 방법을 선택합니다.
- 삼각형 배치
  - 배수재를 삼각형으로 배치합니다.
- 사각형 배치
  - 배수재를 사각형으로 배치합니다.
중심간격
- 배수재의 배치 간격을 입력합니다.

계산옵션

계산방법을 정의 합니다.
- 방법
  - 방사형 압밀이론 제안식의 종류를 선택합니다.
  - Hansbo
    - 연직배수재의 설치시 지반이 교란되는 영향(Smearing Effect) 및 배수재의 흐름저항(Well Resistance)을 고려하여 임의의 깊이에서 평균압밀도를 계산합니다.
    - (배수저항 : 활성화, 교란영역 : 활성화)
  - Barron
    - 압밀층 전층에 대한 평균압밀도를 등변위압밀(Equal Strain Consolidation)조건에서 계산하는 방식 입니다.
    - (배수저항 : 비활성화, 교란영역 : 비활성화)
  - Yoshikuni
    - Yoshikuni(1979)가 배수저항의 영향만을 고려하여 제안한 평균압밀도 계산 방식 입니다.
    - (배수저항 : 활성화, 교란영역 : 비활성화)
  - Onoue
    - Onoue(1988)의 제안식으로 투수성에 관계없이 교란영역과 배수저항 효과를 고려할 수 있는 식을 Yoshikuni와 Nakamodo(1974)가 제안한 배수저항계수를 사용하여 제안된 방식 (배수저항 : 활성화, 교란영역 : 활성화)
- 배수저항
  - 압밀이 진행됨에 따라 연직배수재의 통수능력이 저하되어 압밀이 지연되는 현상을 고려합니다.
- 교란효과
  - 흙이 교란되면서 압밀계수의 저하로 인하여 압밀지연이 발생하는 효과를 고려합니다.
