전면벽체계획 Home > SoilWorks > 모델링 > 보강토옹벽 형상계획 > 전면벽체계획
리본 메뉴의 전면벽체계획 아이콘
개요
- 옹벽형상계획에서 정의한 STA.
- 별 옹벽 단에 전면벽체와 기초터파기 속성을 정의합니다.

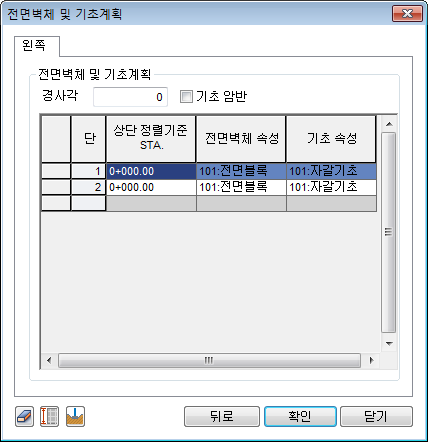

상세설명
| 구분 | 상세설명 |
|---|---|
| 경사각 |
- 전면벽체가 기울어진 경우 경사각을 입력합니다.
- 단, 프로젝트 설정에서 벽체타입이 패널식인 경우에는 경사벽체를 정의할 수 없습니다.
- 0 ≤ 경사각 ≤ 20 deg 의 입력범위를 갖습니다.
|
| 기초암반 | - 옹벽 하부 지반을 기초암반으로 체크한 경우, 지반물성의 기초속성 값은 무시됩니다. |
| 상단정렬기준 |
- 옹벽 단 별로 동일한 기준 높이에서 전면벽체가 설치되도록 상단정렬기준을 정의합니다.
- 선택한 STA.의 해당 단의 상단고로부터 아래/위로 벽체가 설치됩니다.
|
| 전면벽체속성 |
옹벽 단 별로 전면벽체의 속성을 정의합니다.
- (벽체의 제원과 강도 속성 등을 입력 받습니다)
|
| 기초속성 |
옹벽 단 별로 기초 속성을 정의합니다.
- (수량산출을 위한 터파기 정보와 벽체가 근입되는 근입깊이를 입력 받습니다)
|
| 뒤로 | - 뒤로 버튼을 클릭하면 옹벽형상계획으로 이동합니다. |
최종 수정일: 2026-03-25
