결과제어 Home > GTS NX > 해석 > 해석케이스 > 결과제어

개요

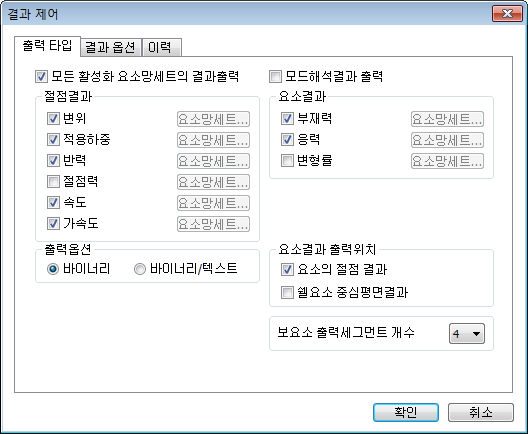

• 해석결과 출력타입/출력옵션(요소결과 출력좌표계) 및 동적해석의 경우 출력할 시간이력을 설정할 수 있습니다. 해석종류에 따라 기본적으로 절점결과, 요소결과 항목이 설정되어 있고 각 결과항목에 대해 주 관심있는 결과만 선택적으로 저장하고 출력할 수 있기 때문에, 해석결과 파일 용량 및 출력시간등을 효율적으로 관리할 수 있습니다.

방법

• 해석에 사용된 모든 요소망세트에 대해 결과를 출력하거나 결과확인을 원하는 주요 요소망세트만 선택할 수 있습니다. 요소결과에서 요소절점별로 계산된 결과를 그대로 출력하고자 할 경우 '요소의 절점결과' 옵션에 체크하며, 절점별 평균결과로 볼 경우 체크 해제 합니다. 체크하였을때 결과가 컨투어 확인시 레전드 결과와 일치하게 됩니다.

• 쉘요소의 중립면 결과를 출력하고자 할 때 '쉘요소 중심평면결과' 옵션을 체크합니다.

• 보요소의 경우 요소결과 출력 세그먼트 개수를 조정할 수 있습니다.

• 1(i, j), 2(i, 1/2, j), 3(i, 1/3, 2/3, j), 4(i, 1/4, 1/2, 3/4, j) 위치에서 결과를 출력할 수 있습니다.

• 해석된 결과는 모델이 저장된 폴더내에 별도 텍스트 파일로 정리됩니다.
