개요

• 절점을 설정된 회전축을 기준으로 입력된 각도만큼 회전추출하여 1D 요소를 생성 합니다. 기하형상 없이 다양한 아치 및 원 형태의 1D 요소를 생성할 수 있는 기능입니다.

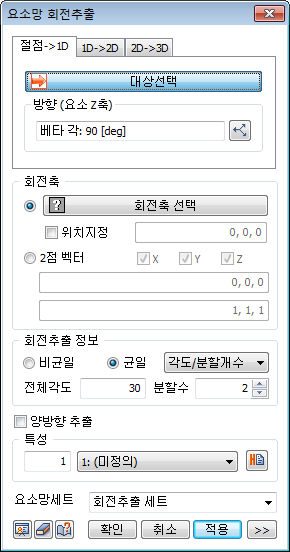

방법

• 추출할 요소절점을 선택하고, 추출 회전축과 추출각도 및 요소 분할수를 설정합니다. 일방향 혹은 양방향으로 동시에 추출하여 요소를 생성할 수 있습니다.



회전축

• 추출 회전축을 전체좌표계 기준으로 선택하거나, 2점 벡터 기능으로 방향벡터의 시작점과 끝점 좌표를 입력하여 정의할 수 있습니다. 임의방향으로 기준축을 설정할 때 유용합니다.

• 전체좌표계 기준으로 설정할 경우, “위치지정” 옵션을 이용하여 회전축의 위치를 좌표로 지정할 수 있습니다. 지정된 좌표위치에 회전축을 평행이동 시켜 이동된 축을 기준으로 절점을 회전추출 합니다.

회전추출 정보

• 회전각도 및 1D요소의 분할정도를 설정합니다. 분할 간격은 균일, 혹은 비균일 방법으로 선택할 수 있습니다. 각도에 양수를 입력하는 경우 반 시계 방향, 음수를 입력하는 경우 시계방향으로 회전 추출 합니다.

비균일

• 회전각도를 지정합니다. 각도를 콤마(,) 를 사용하여 나열하거나, 연속해서 반복되는 각도는 횟수@각도를 사용해서 나타냅니다.

• 예를들어, 10@20 으로 입력할 경우 20도 각도로 10번 회전하여 요소를 연속적으로 생성하며, 10,20,30 으로 입력할 경우, 각각 10도, 20도, 그리고 30도 만큼 회전하여 3개의 요소를 생성합니다.

균일

• 회전각도와 개수를 설정하거나, 전체회전각도와 등분할 간격으로 설정할 수 있습니다.
