사각형 Home > GTS NX > 형상 > 점과 선 > 사각형

개요

• 작업 평면 상에 와이어 타입의 사각형을 생성 합니다.

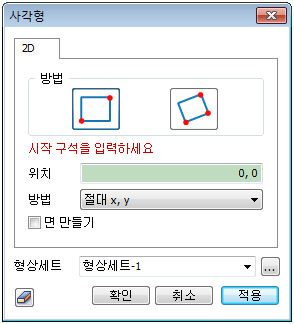

방법

• : 사각형의 대각선의 양 끝점을 입력하여 직사각형 생성하기

  • 사각형의 대각선의 한쪽 끝점의 좌표[(절대좌표 x, y)]와 맞은편 끝점의 좌표를[(절대좌표 x, y), (상대좌표 dx, dy)] 를 입력하여 직사각형을 그립니다.

• : 사각형의 첫 번째 모서리, 두 번째 모서리, 길이를 순서대로 입력하여 직사각형 생성하기

  • 사각형의 첫 번째 모서리의 좌표[(절대좌표 x, y)]와 두 번째 모서리의 좌표[(절대좌표 x, y), (상대좌표 dx, dy)], 길이를 순서대로 입력하여 직사각형을 그립니다.

  • 직접 작업화면의 작업 평면을 클릭하여 점들을 지정할 수 있습니다.

면 만들기

• 만들어진 연결선이 닫혀졌을 경우, 연결선을 경계로 갖는 면을 생성합니다. 이 때 사각형 와이어는 만들지 않습니다.

형상세트

• 생성한 사각형을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
