컨투어 Home > GTS NX > 결과분석 > 일반 > 컨투어

개요

• 활성화 되어있는 요소에 대하여 변위, 반력, 응력, 변형률의 크기 및 방향을 등고선 형태로 표시합니다.

방법

• 컨투어 ON/OFF 에 따라 화면상에 컨투어 출력여부를 결정합니다.

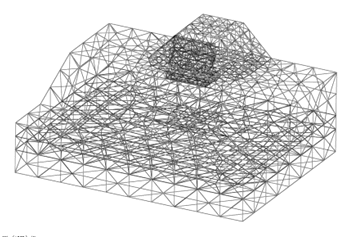

  컨투어 On	컨투어 OFF

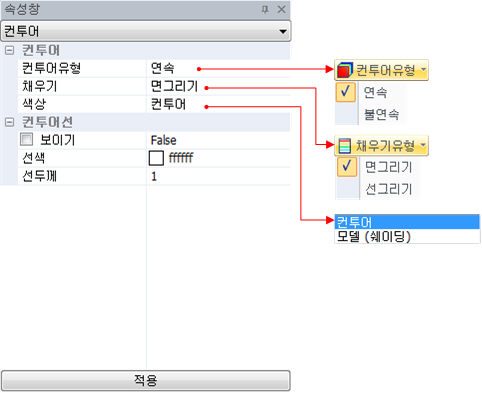

컨투어 속성

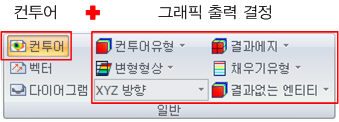

• 컨투어는 그래픽 표현형식 설정기능과 중복하여 더 다양한 그래픽 결과를 출력할 수 있습니다.

[컨투어 색상]

• 선택한 결과의 색을 컨투어 혹은 모델 요소망의 색으로 표현합니다.

  컨투어	모델(쉐이딩)

• 컨투어

  • 결과의 색을 결과 컨투어 색으로 플롯합니다.

• 모델(쉐이딩)

  • 결과의 색을 모델 요소망 색으로 플롯합니다. 해석결과를 컨투어 유형을 제외한 결과에지, 변형형상, 채우기유형의 선 그리기를 반영한 표현이 가능합니다.

• 컨투어 선의 설정

  • 컨투어 속성의 선 보이기, 색깔, 두께를 조정하여 컨투어의 분포를 명확히 표현할 수 있습니다.

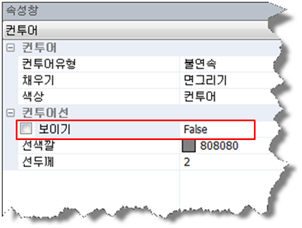

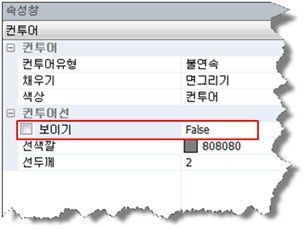

    컨투어선 보이기 체크해제 시 1	컨투어선 보이기 체크해제 시 2
    컨투어선 보이기 체크 시 1	컨투어선 보이기 체크 시 2
    :---:	:---:
