작업윈도우(Work Window) Home > GTS NX > Getting Started > 작업화면 구성 > 작업윈도우

• GTS NX를 실행한 직후에는 기본적으로 Start Page만 나타나며, 새 프로젝트를 실행하면 실제 작업 윈도우가 나타납니다.

• Start Page는 제품 소개 홈페이지와 기술 지원 홈페이지 등이 온라인으로 연결되어 있는 윈도우입니다.

• 작업 윈도우는 midas GTS의 다양한 GUI(Graphic User Interface) 기능을 사용하여 기하모델링, 요소망 작성과 하중, 경계조건의 부여 및 해석 결과의 분석을 수행하는 윈도우입니다. 해석에 사용할 CAD 모델은 캐드파일 불러오기와 불러오기 명령을 이용하여 작업 윈도우 상으로 불러올 수 있습니다.

작업 환경 설정

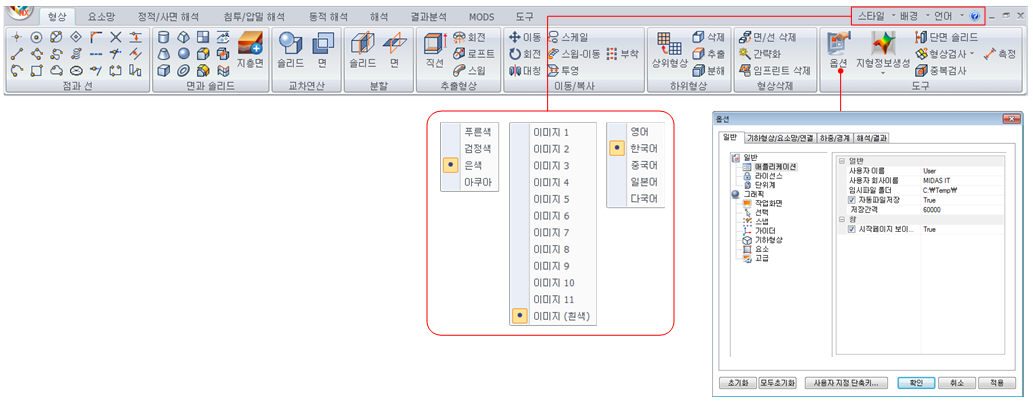

• 작업 윈도우의 사용모드, 스타일, 배경색 및 언어 등은 리본메뉴 우측상단에서 설정할 수 있습니다.



• 스타일은 전체적인 색상 타입을 선택하는 부분이며, 배경을 이용하여 작업창의 배경화면을 지정할 수 있습니다.

작업화면 옵션설정

• 리본메뉴의 옵션 >> 일반 >> 그래픽에서는 화면조작이나 그림자, 기타 작업화면옵션을 설정할 수 있습니다.

• 리본메뉴의 옵션 >> 일반 >> 일반에서는 어플리케이션, 라이센스, 기본단위계, 기본재질 등을 설정할 수 있습니다.

작업화면 정렬

• 리본메뉴의 도구 >> 정렬을 이용해 열려 있는 창을 모두 보이게 축소하여 수직, 수평, 계단식으로 배열할 수 있습니다.
