개요

• 하나의 모델에서 특정요소의 특성(재료)을 변경해 가며 해석을 수행하고 결과를 비교할 때 유용한 기능입니다. 대표적인 예로 Ko 매개변수 해석이 있습니다. 예를들어, 터널의 굴착 시공단계 해석을 수행하는데, 지층의 정지토압계수(Ko)를 0.5,1,1.5와 같이 단계별로 변경해 가며 해석을 수행하고 결과를 비교할 경우, Ko값에 따라 모델을 분리하지 않고 특성만 추가하여 해석을 수행합니다. 지반재료 이외에도 구조특성(단면특성) 등 다양한 조건을 변경해가며 반복해석을 수행하고, 전체 결과를 한번에 비교 검토할 수 있습니다.

방법

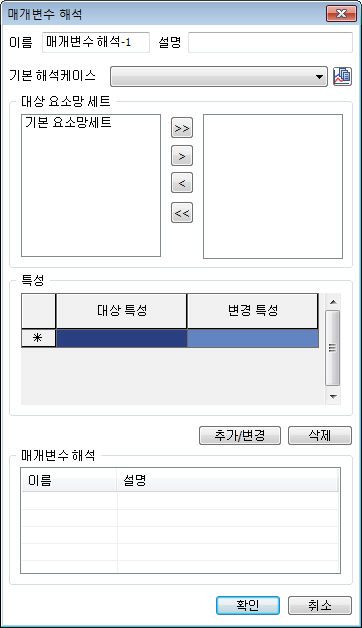

• 먼저, 참조할 해석케이스를 선택합니다. 선택된 해석케이스에 대해 아래 변경된 특성조건을 적용하여 매개변수 해석케이스를 자동 생성합니다.

• 특성을 변경할 요소망 세트를 대상 요소망 세트로 부터 선택한 후 하단에서 변경 대상 특성(선택된 요소의 현재 특성)과 변경할 특성을 순차적으로 선택합니다. 이후 add/변경 버튼을 선택하면 매개변수 해석케이스가 생성됩니다. 변경특성 설정을 위해 미리 매개변수에 따라 특성을 추가해 놓는 것이 좋습니다.
