개요

• 1D 요소, 요소변(요소경계선) 또는 선(에지)을 옵셋추출하여 2D 요소를 생성 합니다. 이때 사용되는 에지는 Seeding(절점정보) 이 되어 있거나 요소망과 연결되어 있어야 합니다.

방법

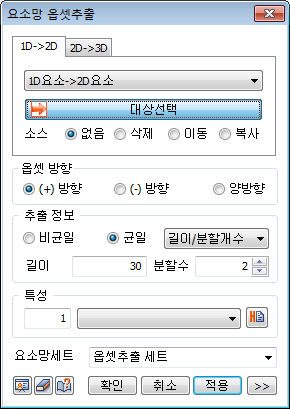

• 추출할 1D 요소, 요소변 또는 에지를 선택 하고, 옵셋방향과 추출길이 및 요소분할수를 설정합니다. 일방향 혹은 양방향으로 동시에 추출하여 요소를 생성할 수 있습니다. 추출에 사용된 원본 (1D)요소는 삭제/이동/복사가 가능합니다. 이동의 경우 추출에 사용한 요소를 추출로 생성된 요소의 끝으로 옮깁니다.

  1D요소->2D 옵셋추출	요소변->2D 옵셋추출	에지->2D 옵셋추출

옵셋방향

• 요소추출 방향을 선택대상의 (+)방향(법선방향), (-)방향(법선반대방향), 혹은 양방향으로 설정할 수 있습니다.

추출정보

• 생성될 2D요소의 전체폭 및 분할정도를 설정합니다. 분할 간격은 균일, 혹은 비균일 방법으로 선택할 수 있습니다. 길이(옵셋, 간격)에 음수를 입력하는 경우 설정한 좌표축, 또는 벡터방향의 반대방향으로 추출합니다.

비균일

• 옵셋(Offset) 길이 및 개수를 동시에 지정할 수 있습니다. 길이를 콤마(,)를 사용하여 나열하거나, 연속해서 반복되는 추출거리는 횟수@거리를 사용해서 나타냅니다.

• 예를 들어, 10@3 으로 입력할 경우 3의 길이로 10개의 요소를 연속적으로 생성하며, 2,3,4 로 입력할 경우, 총 3개의 요소를 각각 2,3 그리고 4의 길이로 생성합니다.

균일

• 옵셋길이와 개수를 설정하거나, 전체길이와 등분할 간격으로 설정할 수 있습니다.

• 이외, 고급옵션(  ) 을 통해 생성될 2D요소의 형상을 삼각형, 사각형 중에서 선택할 수 있습니다.
