지반가속도 Home > GTS NX > 동적해석 > 하중 > 지반가속도

개요

• 시간이력해석에 적용되는 시간하중함수를 지반가속도로 재하합니다. 주로 지진에 의한 지반 액상화 및 구조물 내진설계 검토 시 적용됩니다. 시간이력 해석은 구조물에 동적하중이 작용할 경우에 구조물의 동적 특성과 가해지는 하중을 사용하여 임의 시간에 대한 구조물 거동 (변위, 부재력 등)을 계산하는 해석입니다. 시간이력 해석을 위해 모드중첩법과 직접적분법이 있으며, 각 해석법에 따른 감쇠설정 등 상세 설명은 “해석제어”에서 확인할 수 있습니다.

방법

방향

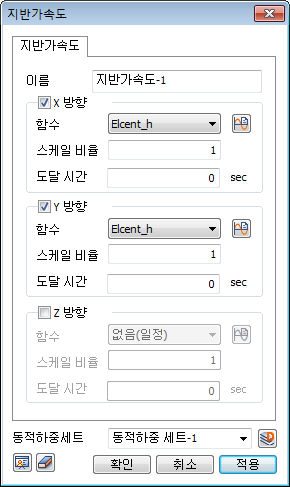

• 지반가속도의 입력(전달)방향을 정의합니다. 전체좌표계 기준으로 설정하며, 여러 방향(X,Y,Z)을 조합하여 하나의 지반가속도 하중세트로 설정할 수 있습니다. 스케일 펙터로 지반가속도의 증감계수를 정의하거나, 도달시간을 조절하여 지반가속도의 지연시각을 설정할 수 있습니다.

함수

• 버튼을 선택하여 지반가속도 함수를 정의합니다.

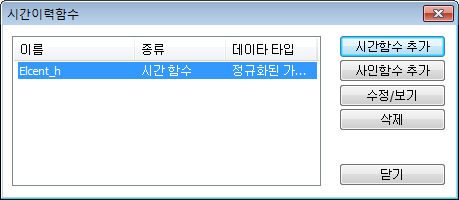

시간함수 추가

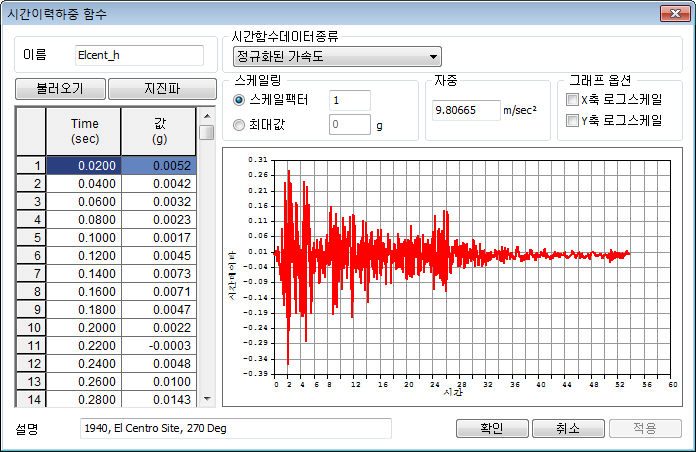

• 대화상자 좌측의 입력란에 시각과 해당시각에서의 시간이력하중 값을 직접 입력하여 시간이력하중를 구성할 수 있습니다. 시간함수데이터 종류는 가속도, 힘(하중), 모멘트, 정규화된 가속도 (시간이력가속도 / 중력가속도) 또는 일반(정규화)로 구분됩니다. 종류를 변경할 경우 데이터 형식의 단위에 따라 변환되지 않고 적용형식만이 변경됩니다. 스케일팩터는 입력된 데이터의 증감계수이며, 최대값을 설정하여 전체 데이터를 입력된 값으로 스케일링 할 수 있습니다.

NOTE

시간함수 - 하중 적용

• 정의된 함수는 지반가속도 뿐 아니라, 동적 절점(면)하중, 시간변화 정적 하중 적용 시에도 사용됩니다. '힘' 또는 '모멘트'를 지정한 경우에는 시간이력하중을 “동적 절점하중” 으로  입력하는데 사용되고 '정규화가속도' 또는 '가속도'를 지정한 경우에는 지반가속도 기능에서 “지반가속도” 등을 입력하는데 사용됩니다. '일반'을 지정한 경우에는 시간이력하중이 “시간변화 정적 하중” 또는 “동적 면하중” 기능에서 정적 하중의 시간에 따른 변화를 입력하는데 사용됩니다.

불러오기/지진파

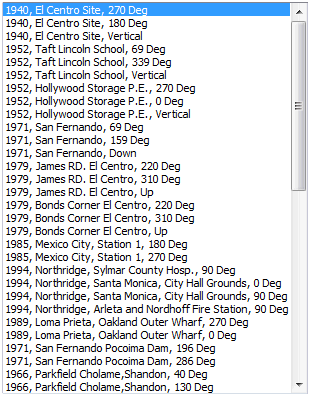

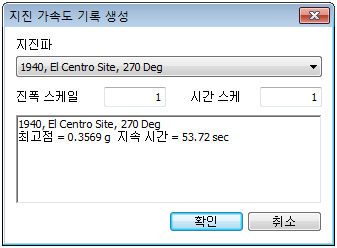

• 자주 사용하는 시간이력하중을 파일로 저장하여 불러오거나, 프로그램에 내장된 DB로 부터 지진가속도를 선택할 수 있습니다. 총 32종의 지진가속도가 내장되어 있습니다.

사인함수 추가

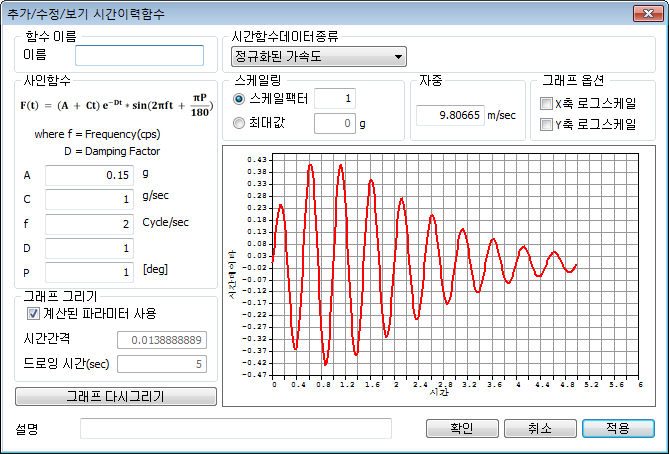

• 사인함수를 이용하여 시간이력하중을 정의할 수 있습니다. A,C 는 상수, f는 입력하중의 진동수 (Frequency), D는 감쇠계수 (Damping Factor), P는 위상각을 의미합니다. 조화함수형태로 시간이력하중을 입력하고자 할 경우에는 사인함수에 필요한 변수를 입력하고, 그래프 다시 그리기를 클릭하면 오른쪽에 이력하중이 그래프형태로 나타납니다.
