채우기: 절점 -> 2D Home > GTS NX > 요소망 > 추출 > 채우기(절점 -> 2D)

개요

• 절점과 절점 사이에 2D 평면요소를 생성합니다. 요소망 편집, 추가 등 특정영역에 일부 요소를 생성하고자 할 경우 유용합니다.

방법

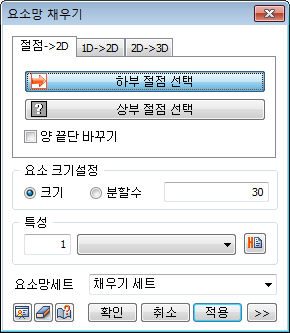

• 생성될 2D요소의 상부와 하부 절점을 각각 선택하여 전체 영역을 설정하고, 그사이 생성될 요소의 크기를 직접 입력하거나 절점 사이 간격의 분할수로 정의합니다. 상부와 하부 절점의 개수는 동일해야 하며, 선택된 절점들은 순서대로 일련번호가 부여됩니다. 동일한 번호가 부여된 절점끼리 대응되며 2D 요소를 생성합니다. 대응되는 순서를 반전시킬 경우 "양 끝단 바꾸기" 옵션을 사용할 수 있습니다.



• 이외, 고급옵션( ) 을 통해 생성될 2D요소의 형상을 삼각형, 사각형 중에서 선택할 수 있습니다.
