이동 Home > GTS NX > 형상 > 이동,복사 > 이동

개요

• 대상 형상을 특정한 거리만큼 평행이동 합니다. 형상의 타입에 관계 없이 작업을 수행할 수 있고 [복사] 옵션을 사용하여 원본 형상은 그대로 남기고 복사본만을 평행이동 할 수도 있습니다.

방법

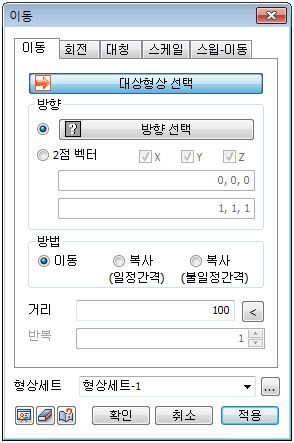

• 이동 작업을 수행할 형상을 선택하고, 방향을 지정합니다. 이동방향의 경우 아래의 2가지 방식 중 하나로 지정할 수 있습니다.

  • [방향 선택] : 선택된 형상을 이동할 방향 벡터를 지정 합니다. 이 때 데이텀 축, 데이텀 평면, 면 그리고 에지를 선택할 수 있습니다.

  • [2점 벡터] : 시작점과 끝점의 좌표를 입력하여 이동의 기준 축으로 사용될 방향 벡터를 지정 합니다. 직접 작업화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

• 대상형상을 이동/복사하는 방법에는 [이동], [복사(일정간격)], [복사(불일정간격)]이 있습니다.

  • [이동]

    • 원하는 거리만큼 대상형상을 이동합니다.

  • [복사(일정간격)]

    • 반복 옵션이 활성화되며, 반복개수를 입력한 수만큼 반복적으로 이동하며 대상형상을 복제합니다.

  • [복사(불일정 간격)]

    • 이동 거리를 빈칸이나 콤마(,)를 사용하여 모두 나열할 수 있으며, 반복되는 경우에는 횟수@거리를 사용하여 입력합니다. (예 : 2,3,4,4,4 또는 2 3 3@4)

거리

• 선택한 방향이 유한 길이인 경우에는 (직선 에지를 선택했거나 2점 벡터를 지정한 경우) "<" 버튼을 클릭하면 선택한 방향의 길이가 자동으로 거리에 입력됩니다.

형상세트

• 이동 명령을 사용하여 생성한 기하형상을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
