결과조합 Home > GTS NX > 결과분석 > 결과 > 결과조합

개요

• 해석케이스에서 선형정적해석의 경우 케이스 내의 하중세트들을 다른 케이스의 하중세트와 서로 다양하게 조합할 수 있습니다. 케이스 내 하중세트들은 ‘각 하중세트 독립해석 실행’ 옵션을 체크한 경우에만 가능하고 요소망세트의 출력 결과가 서로 있어야 결과 조합이 가능합니다.

방법

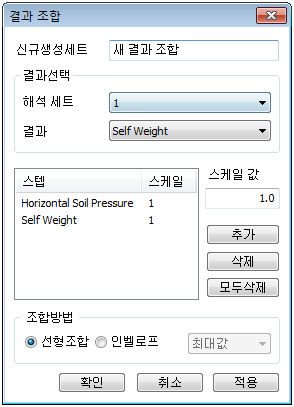

• 만들고자 하는 새로운 하중세트의 이름을 정의하고 해석세트 및 하중결과를 지정합니다. 하중결과 지정 시 스케일을 설정할 수 있습니다.

• 조합방법은 해석조건에 대한 결과를 선형조합하는 [선형조합]과 값의 크기에 따른 [인벨로프]가 있습니다.

• [인벨로프]는 각 하중조건의 해석결과에 대한 최대값, 최소값, 최대절대값(무부호), 최대절대값(부호)를 나타냅니다.
