병합 Home > GTS NX > 요소망 > 절점 > 병합

개요

• 2개 이상의 절점을 하나로 합치거나, 두 절점을 한 절점위치를 기준으로 병합하는 기능입니다. 모델 수정과정에서 미세하게 떨어져 있는 요소 사이 절점연결을 위해 주로 사용되며, 요소와 연결되지 않은 자유절점 (Free Node)을 확인하여 자유선(Free Edge)에 의한 모델 오류를 판별할 때 유용합니다.

방법

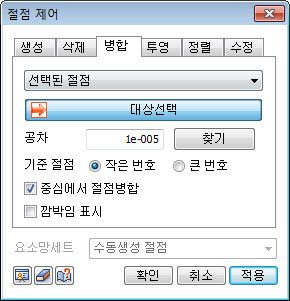

선택된 절점

• 병합하고자 하는 절점들을 선택하고, 병합기준을 정의합니다. 공차는 병합의 허용한계로서, 절점들 간의 거리가 공차보다 작은 경우에만 절점이 하나로 합쳐지며, 찾기를 선택하면 공차 이하의 절점이 자동으로 검색 됩니다. 병합된 절점의 위치는 절점번호 (작은번호/큰번호)로 설정하거나, 설정된 절점들의 도심위치(중심에서 절점병합)로 선택할 수 있습니다. "깜빡임 표시" 기능은 요소와 연결되지 않은 자유절점(Free Node)를 화면상에 표시하여 자유선 (Free Edge)과 같은 모델링 오류를 판별하는데 유용하게 사용할 수 있습니다.

2-절점

• 이동할 절점과 유지할 절점을 선택하여 유지할 절점 위치로 두 절점을 병합합니다. 미세한 영역에 요소생성이 실패하여 자유선 (Free Edge) 생성될 경우 2-절점 병합으로 간단히 수정할 수 있습니다.
